InSmart Cloud 邀您参观19上海智能工厂展

      2019上海智能工厂展(SIA2019)将于2019年2月26日至3月1日在国家会展中心(上海虹桥)隆重举办,将迎来一场行业精彩盛会。企翔科技作为工业云平台、物联网领域的自主软件研发和重要创新者在本次展会期待大家的光临,您可现场领略国际领先的InSmart Cloud工业智能云平台Demo系统展示效果。

展位信息

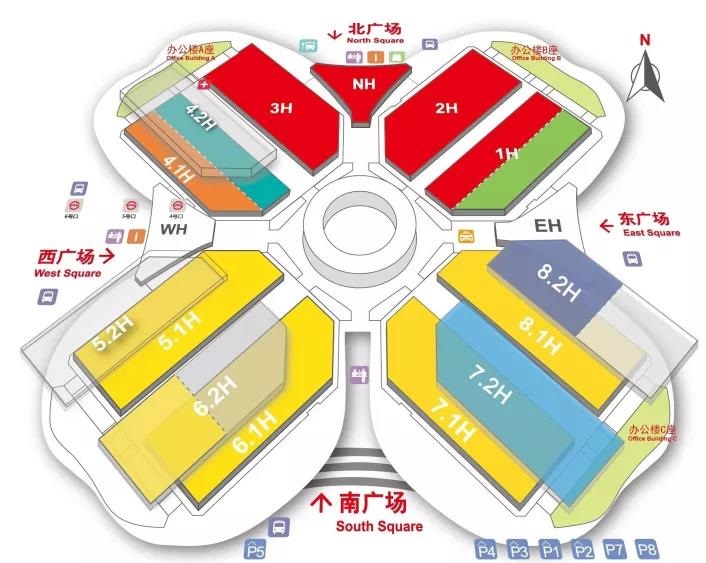

国家会展中心(上海虹桥)

上海企翔智能科技有限公司

Shanghai BizFlying Intelligence Technology Co., Ltd.

3号馆   E46展位

2019年2月26日 ~ 2019年3月1日

上海市青浦区崧泽大道333号(地铁2号线徐泾东站5、6号口即到)


一、上海企翔智能科技有限公司简介

     上海企翔智能科技有限公司是一家专注于工业云平台产品研发、工业互联网/物联网及工业大数据技术研究、自动化系统集成为一体的高新技术企业,公司自主研发的InSmart Cloud工业智能云平台是业界专业、技术领先的全组态式工业云平台,可帮助用户解决工业数据孤岛问题、快速搭建企业私有云及安全公有云平台。

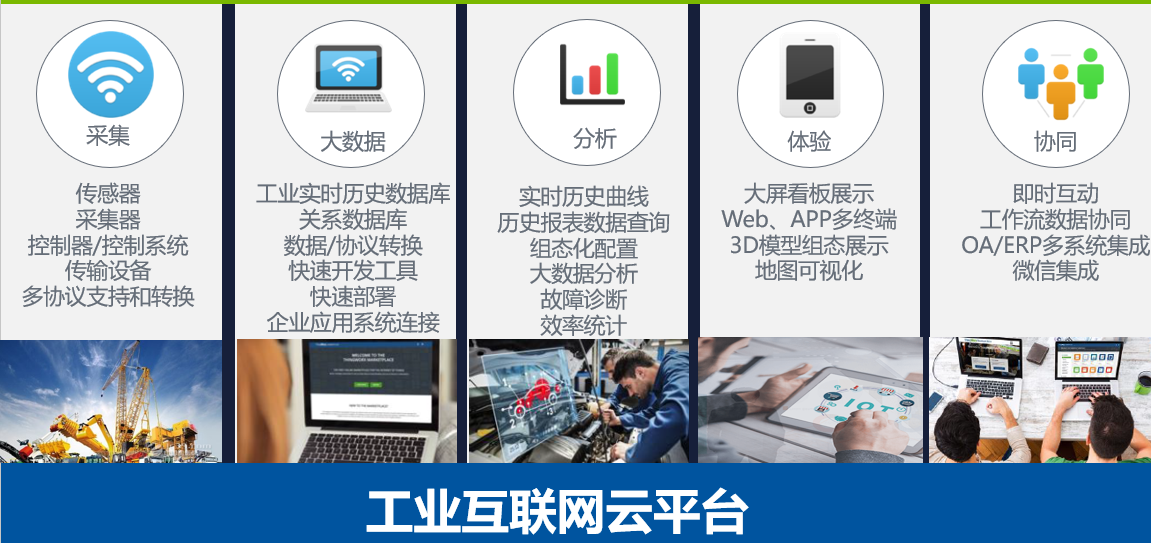

      以工业互联网为方向,打造工业互联网平台-企翔云,提供远程集中监控、工业大数据中心、智能运维中心、智能设备互联网、物联网、设备大数据应用、故障及健康状态预警等解决方案。

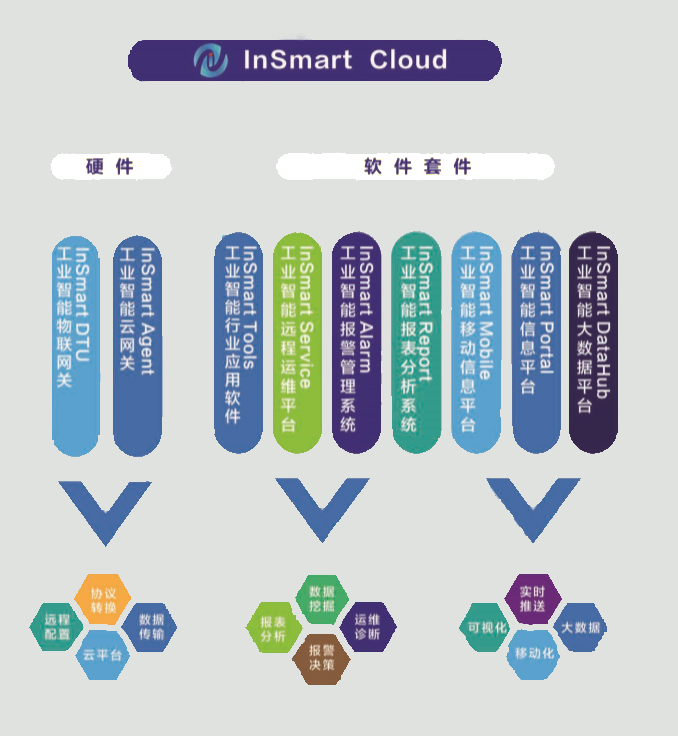

二、InSmart Cloud产品简介

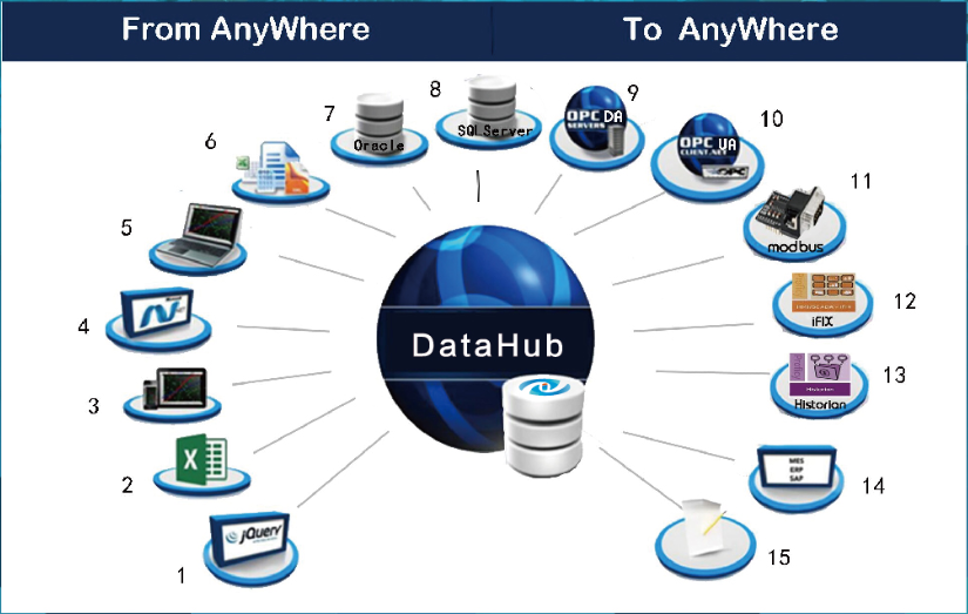

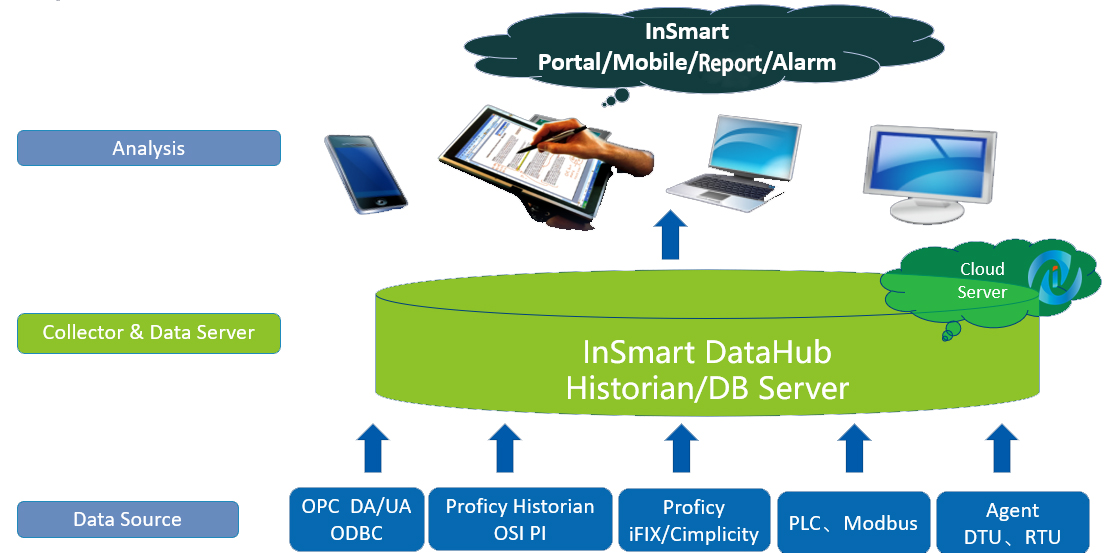

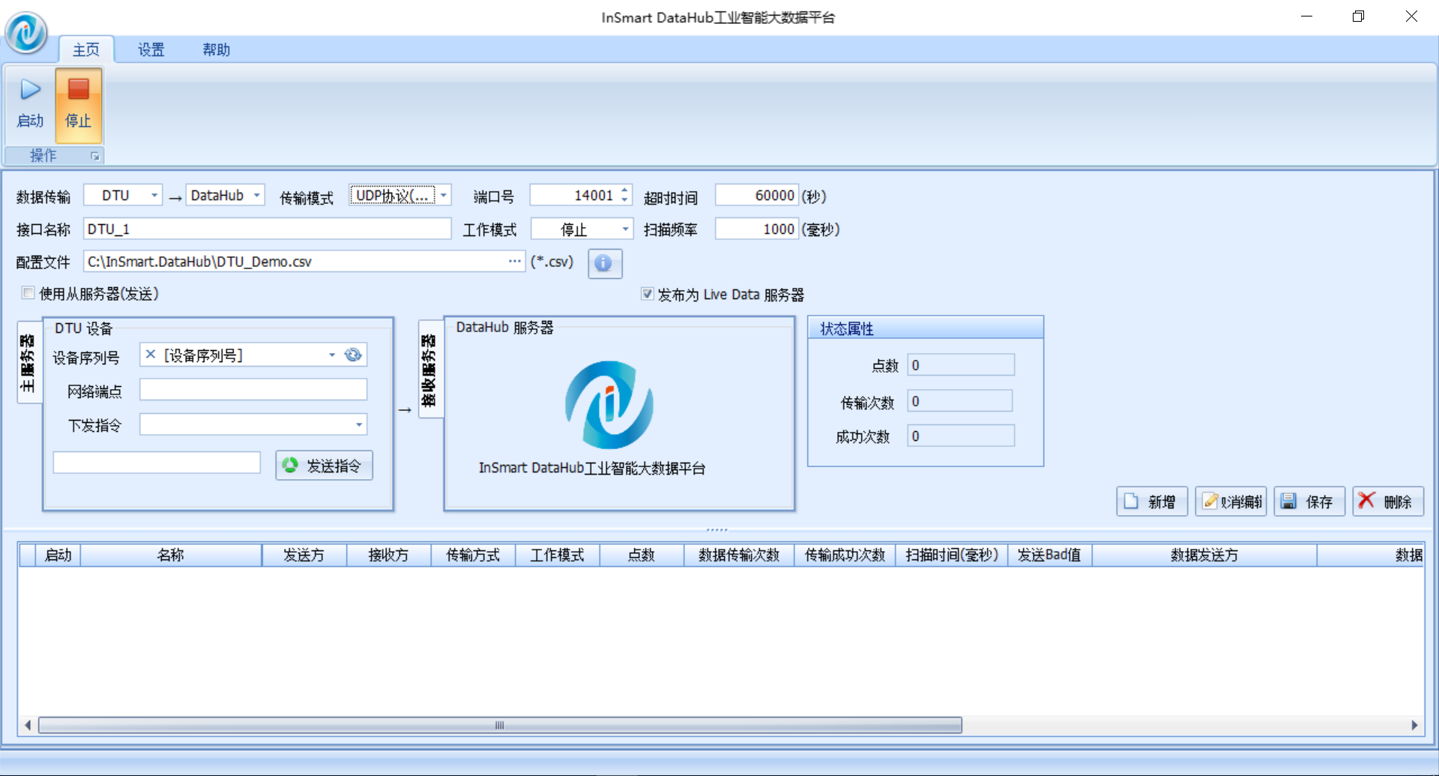

  2.1 InSmart DataHub工业智能大数据平台

         InSmart DataHub工业智能大数据平台(InSmart DataHub)是InSmart面向工业自动化领域的大数据应用系统开发与运行平台,为工厂对业务、生产分析提供大数据支持,使得实现智能生产和智能工厂发展愿景成为可能。

主要功能特点:

    • 构建大数据应用系统的开发与运行的数据平台
    • 可作为Live Data数据服务器为网页或移动APP的开发提供实时数据
    • 可从OPC DA/UA Server、iFIX Server、Proficy Historian、DTU设备、关系数据库等数据源中读写实时数据,实现在不同数据源间进行数据传输
    • 直接连接PLC等设备通讯(ModbusTCP、ModbusRTU、GE、Siemens、AB),不需第三方驱动
    • DataHub可作为GE Proficy iFIX原生驱动程序,与iFIX直接底层接口通讯
    • 支持万级以上大规模数据点快速采集和传输
    • 历史数据可存储GE Proficy Historian、OSI PI 等工业实时历史数据库
    • 历史数据也可保存在SQL Server、Oracle等关系数据库
    • 分布式实时服务器数据存储
    • 支持数万事件精确时间标签分辨率
    • 支持多端口多任务同时读写
    • 通过csv简单方便对标签点进行配置
    • 可设置不同的数据传输频率
    • 支持TCP、UDP传输,可跨物理隔离设备(网闸)传输
    • 数据单向传输(只读、跨网闸)
    • 只读版工业通讯协议(去除写功能)

  2.2 InSmart Portal工业智能信息平台

        InSmart Portal工业智能信息平台是一个完全基于浏览器的工业生产信息化组态及展示平台,提供简单易用、功能齐全的Web及APP移动客户端,与InSmart DataHub工业智能大数据平台结合可连接各种工业设备、通讯协议、实时历史数据库、时间序列数据库、关系数据库、HMI/SCADA、DCS等数据源,提供完整的数据采集存储发布与数据挖掘统计分析功能,可以对工业现场的生产数据、设备运行状态等进行监视和分析,实现趋势分析、报表分析、报警推送 及分析等各项功能。 InSmart Portal可实现一次开发多平台同时部署,网页端、移动端(IOS、Android)均可完整呈现,系统可部署于企业私有云或安全的公有云,满足了移动工业互联网/物联网及移动办公的需求,随时随地掌控一切,帮助企业快速实现生产现场数据的移动化,及时准确的掌握生产运行状态、加快决策。

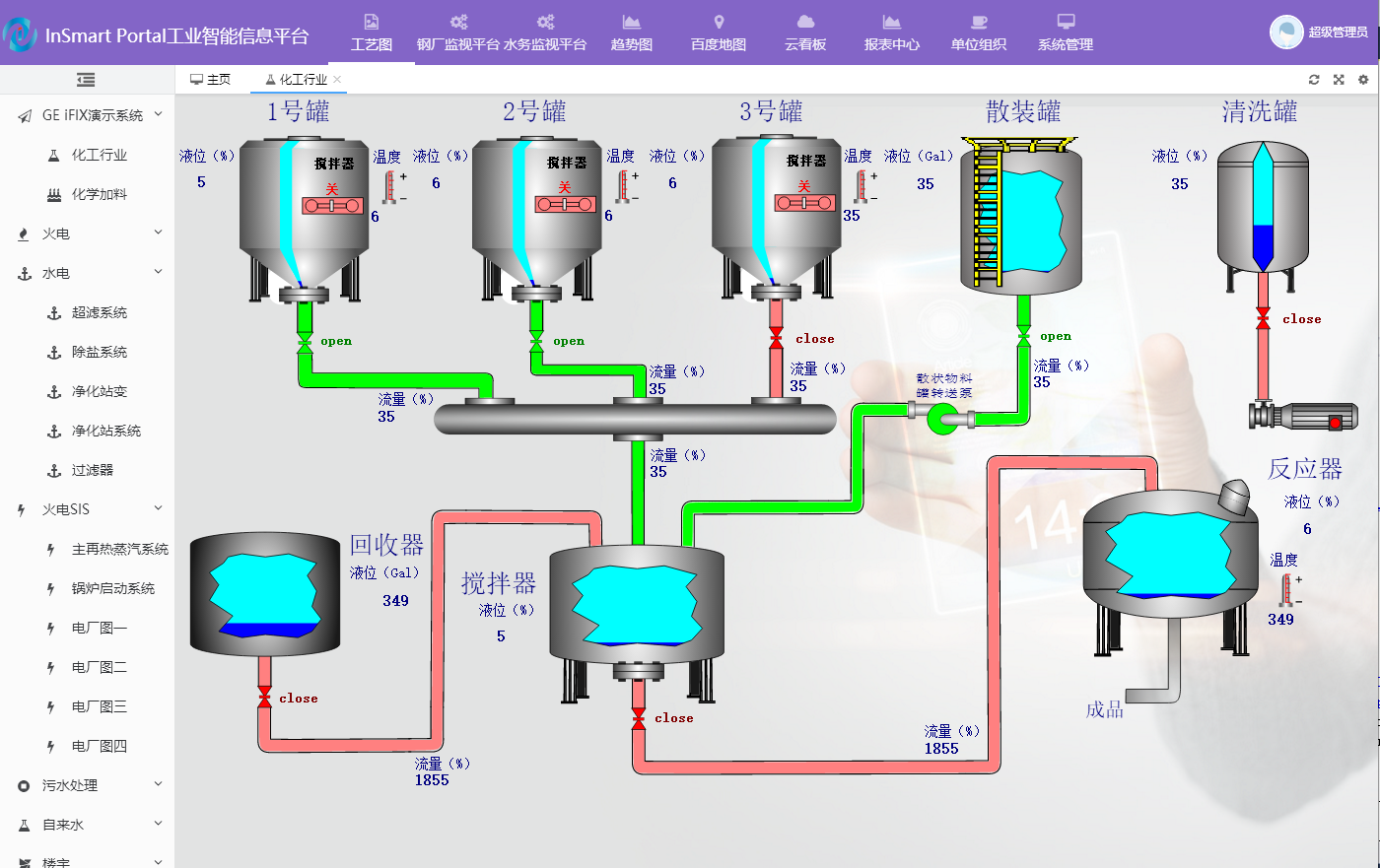

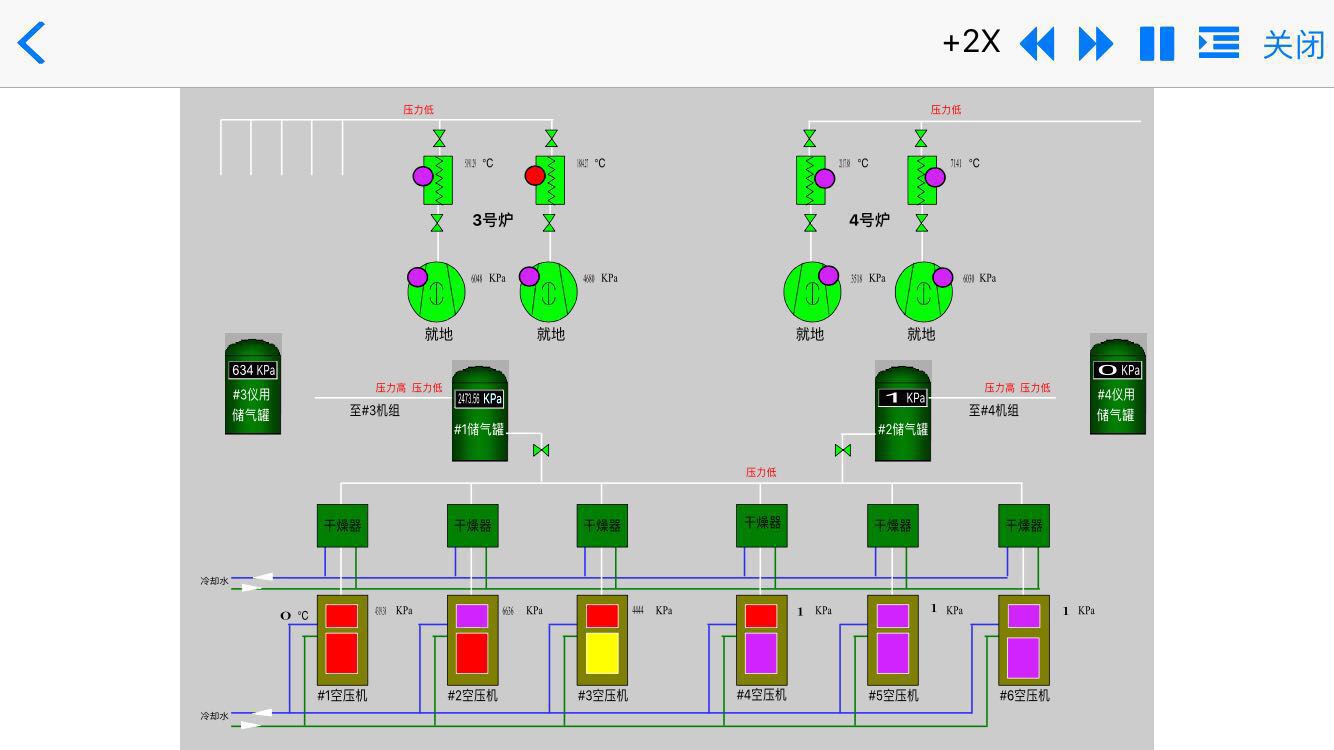

☆工艺图实例


主要功能特点:

    *  InSmart Portal工业智能信息平台(InSmart Portal)可安装app在智能手机(Android或IOS)或平板电脑上查看,也可直接在电脑上通过浏览器查看,其数据来自InSmart DataHub工业智能大数据平台(InSmart DataHub)
    *  InSmart DataHub可配置安装在全Windows系统上作为实时数据服务器,可通过OPC DA连接OPC Server获取实时数据,也可直连Proifcy Historian或iFIX Server获取标签实时值,为InSmart Portal提供实时数据
    *  可从SQLServer数据库或Proficy Historian数据库获取历史数据生成的历史数据报表
    *  支持秒级的数据刷新频率
    *  矢量图秒级打开
    *  支持历史回放、毫秒级更新
    *  支持多语言切换
    *  支持Windows服务器架构
    *  APP Client可安装于Android,iPhone或 iPad
    *  可靠的客户端与服务器间数据传输
    *  浏览器与服务器全双工通信,能更好的节省服务器资源和带宽并达到实时通讯
    *  微软Visual Studio开发环境,HTML 5 Web应用
    *  支持矢量图/工艺图/CAD图/Visio图
    *  可将工艺画面及动画直接转换为可用矢量图格式(GE Proficy iFIX、ABB Bailey DCS、Emerson OVATION DCS,浙大中控SUPCON DCS、GE Proficy Portal、GE Proficy Cimplicity、Siemens Wincc)
    *  矢量图无级缩放,支持鼠标滚轮缩放及拖拽移动
    *  支持趋势图,可配置iH历史趋势和InSmart DataHub实时趋势
    *  支持百度地图、Google地图
    *  支持云链接,支持大屏显示,支持云看板
    *  支持报表管理,可配置SQLServer报表/iH历史报表/DataHub实时报表
    *  APP支持消息推送机制
    *  支持多设备、生产工艺流程监视
    *  提供强力的画图工具支持,可自主的进行矢量图形编辑,生成各种设备图或流程图
    *  提供简单规范的HTML代码编辑器
    *  简单易配置的图形与实时数据的绑定
    *  提供强大的画图工具支持,自主的进行矢量图形编辑
    *  支持网页端在线画图工具及动画配置
    *  支持Layout 页面布局自由配置

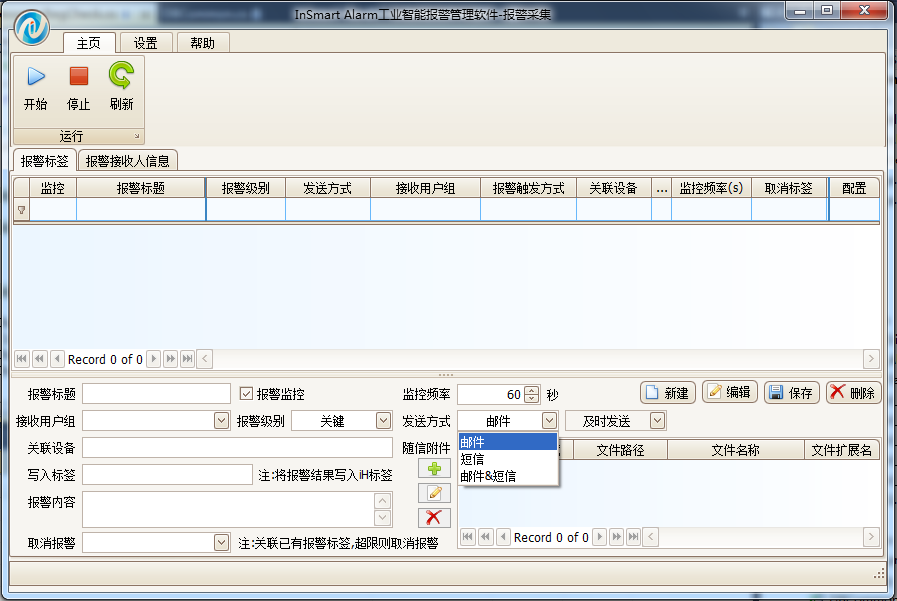

  2.3 InSmart Alarm工业智能报警管理软件

        InSmart Alarm工业智能报警管理软件是一款用于对InSmart DataHub及Proficy Historian进行实时报警监测,根据各种自定义条件产生报警并将报警信息通过邮件、短信、微信等方式发送的报警管理软件。

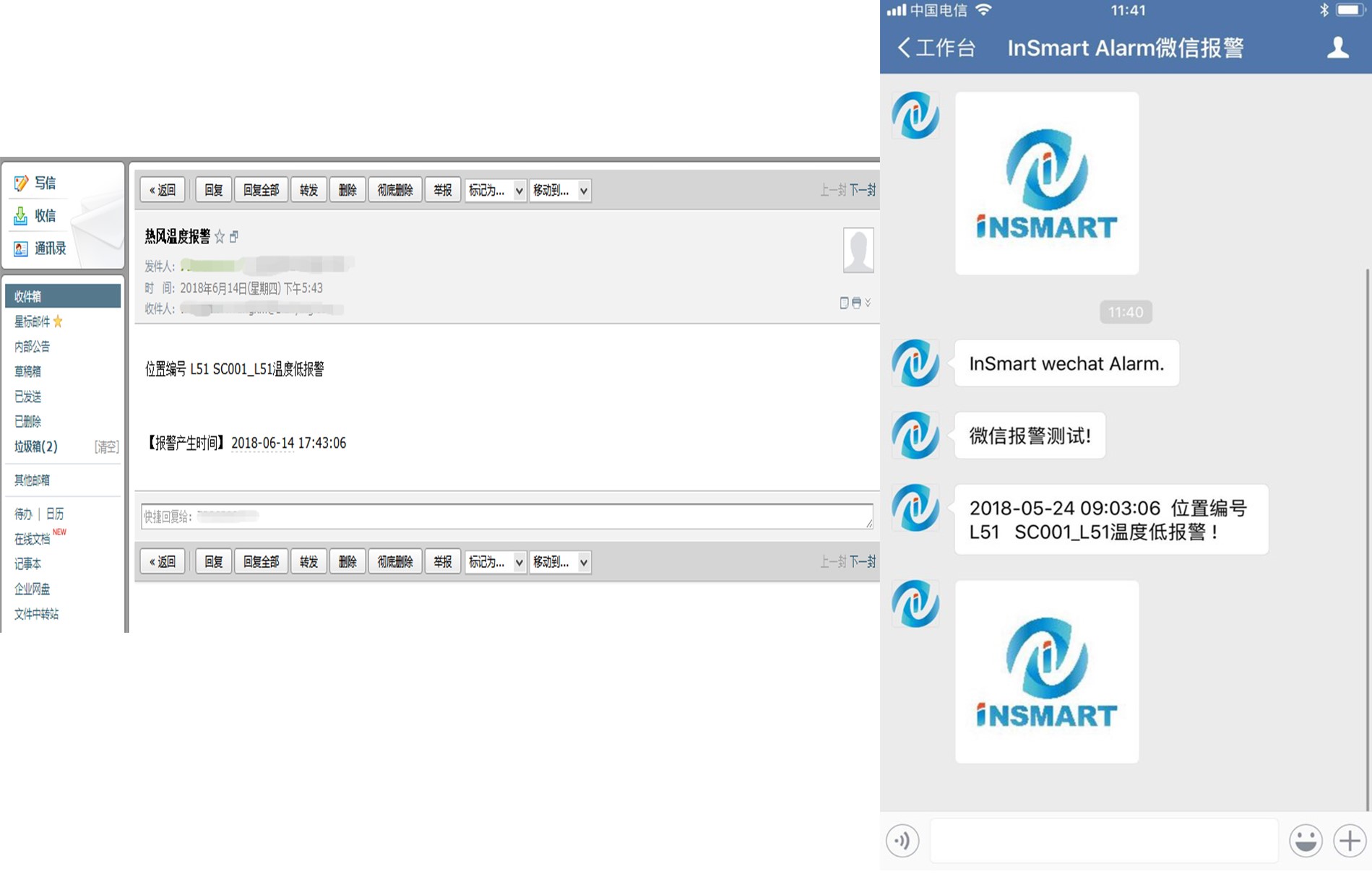

 ☆ 完美对接微信和邮箱,支持企业微信、微信公众号报警 企业微信、个人微信均可实时接收报警信息,支持邮箱实时接收报警信息。

主要功能特点:

    • 对Proficy Historian的标签点进行监控,当标签值超出报警范围时,生成报警信息,通过邮件或短信的方式将报警信息发送给相关人员;对当前已存在报表,通过邮件的方式,在指定时间发给相关人员
    • SQL Server数据库连接,Proficy  Historian数据库连接
    • 信息发送方式有三类:邮件、短信、邮件和短信
    • 信息发送模式有两种:及时发送、指定时刻发送
    • 每条报警信息可绑定一个或者多个随信附件
    • 附件绑定方式有两种:固定文件、以文件名模糊查询获取最新
    • 对当前报警信息进行复杂逻辑关系式配置,使报警信息的产生与Historian标签点的值变化相关联
    • 每个报警信息,可以配置多个逻辑关系式。每个逻辑表达式对应“And”或“Or”的逻辑关系。当所有逻辑关系为“And”的表达式超限或者某一个逻辑关系式为“Or”的表达式超限时,产生报警
    • 每个逻辑关系式,可通过计算公式来配置多个元素,每个元素对应一个Historian标签点或者一个固定值。当对应Historian标签点时,Historian取值模式有四种(采样值/平均值/最大值/最小值)
    • 每个逻辑表达式,可以分别设置上限和下限表达式
    • 简单易用的公式配置界面,可自定义公式
    • 当用户完成SQL Server数据库、系统邮箱和短信猫的配置后便可监控当前产生的报警信息,实时进行发送,可以刷新当前待发消息列表和历史消息列表
    • 完美对接微信,支持企业微信、微信公众号报警, 企业微信、个人微信均可实时接收报警信息

  2.4 InSmart Report工业智能报表分析软件

   InSmart Report工业智能报表分析软件是一种基于实时和历史数据库平台的的专业报表软件,它是一种简单方便配置报表和发布报表的专业应用报表工具,它使各种领域的工业企业能够从中方便的连接到Historian、SQLServer、InSmart DataHub等数据库,从而建立、生成并发布报表的先进的报表解决方案。

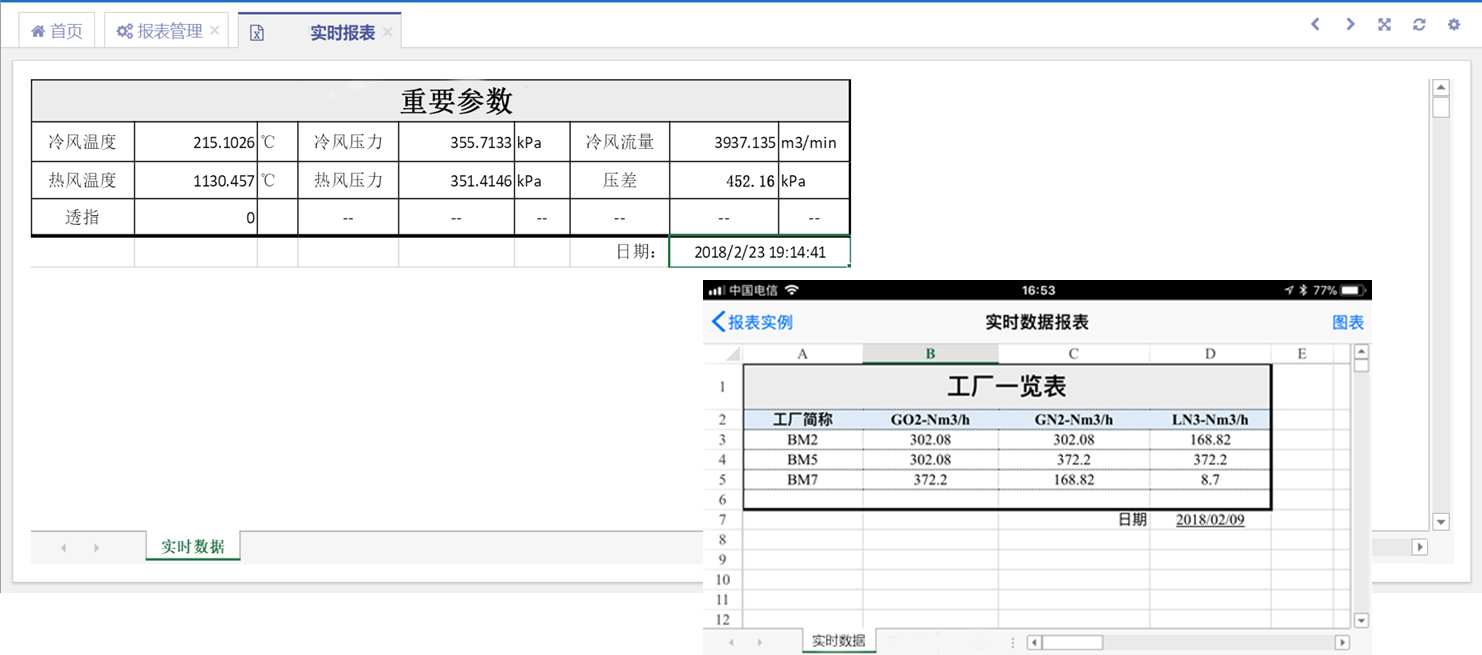

    ☆可在Excel中实时显示实时数据值,实时数据报表秒级刷新 。

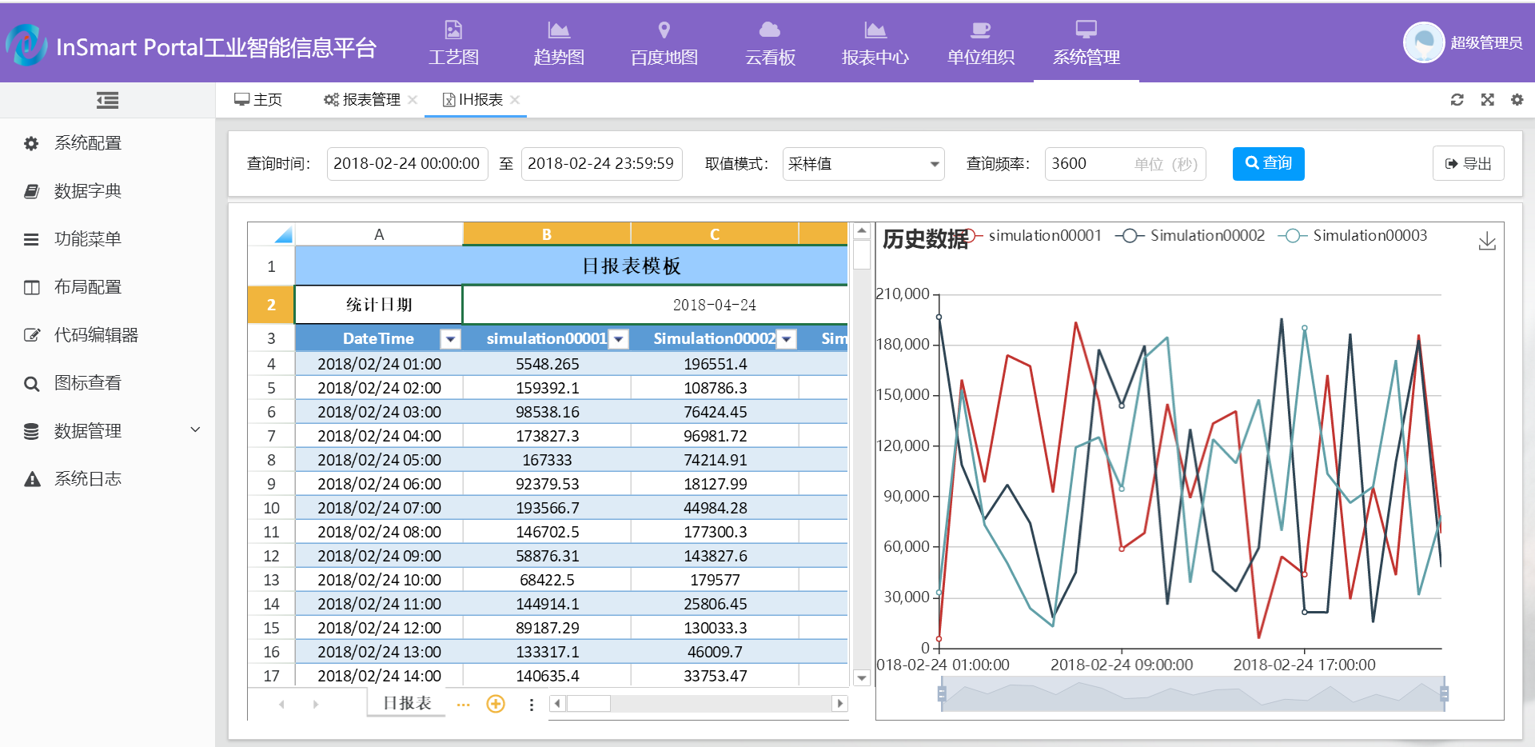

  ☆ 报表中心-iH历史数据报表。

主要功能特点:

    * 操作直观的报表中心后台管理
    * 可连接 SQLServer、Proficy Historian、InSmart DataHub等多种数据源,配置历史数据报表和实时数据报表
    * 可设置不同的报表风格:列表/图表/混合
    * 可设置不同的图表类型:折线图/柱状图/饼图/散点图
    * 针对SQLServer数据源,可自由组态查询参数
    * 强大的组态功能,可自定义报表样式,设置  自定义的模板文件
    * 可自定义SQL查询语句与报表模板关联
    * 用户可以像使用在线Excel一样,在线设计填报模板
    * 在创建填报任务时,可自由选择设置标签名称
    * 可对应SQLServer的数据表字段,或对应IH数据源中的标签名,或对应DataHub中的实时数据标签名
    * 支持报表的导出为Excel、pdf,可直接打印
    * iH日报表,可设置查询日期范  围、取值模式(采样值/平均值/最大  值/最小值)、查询间隔等
    * 可在Excel中实时显示实时数据值,实时数据报表秒级刷新
    * iH日报表,可设置查询日期范围、取值模式(采样值/平均值/最大值/最小值)、查询间隔等
    * 从InSmart Alarm报警管理系统获取报警消息
    * 支持APP消息推送机制

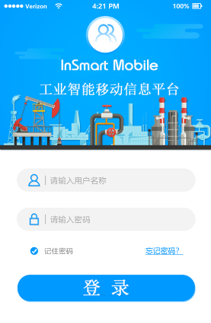

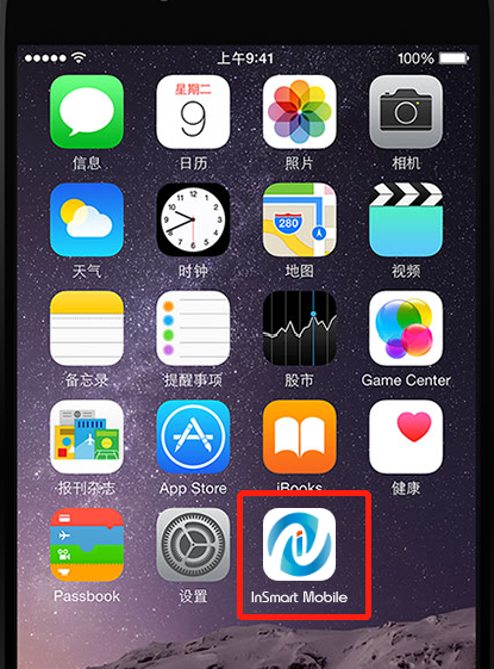

  2.5 InSmart Mobile工业智能移动信息平台

         InSmart Mobile工业智能移动信息平台是一个基于工业生产信息化组态的平台,提供简单易用、功能齐全的APP移动客户端,可连接各种工业设备、通讯协议及实时历史数据库、关系数据库等;可经由企业私有云或安全的公有云提供完整的HMI/SCADA监视与分析功能,可以对工业现场的生产数据、设备运行状态等进行监视和分析,实现数据采集发布、设备监视、趋势分析、报表分析及报警推送分析等各项功能。InSmart Mobile可实现一次开发多平台同时部署,网页端、手机端(IOS、Android)均可操作,满足移动工业互联网/物联网及移动办公的需求,随时随地掌控一切,帮助企业快速实现生产现场数据的移动化,及时准确的掌握生产运行状态、加快决策。

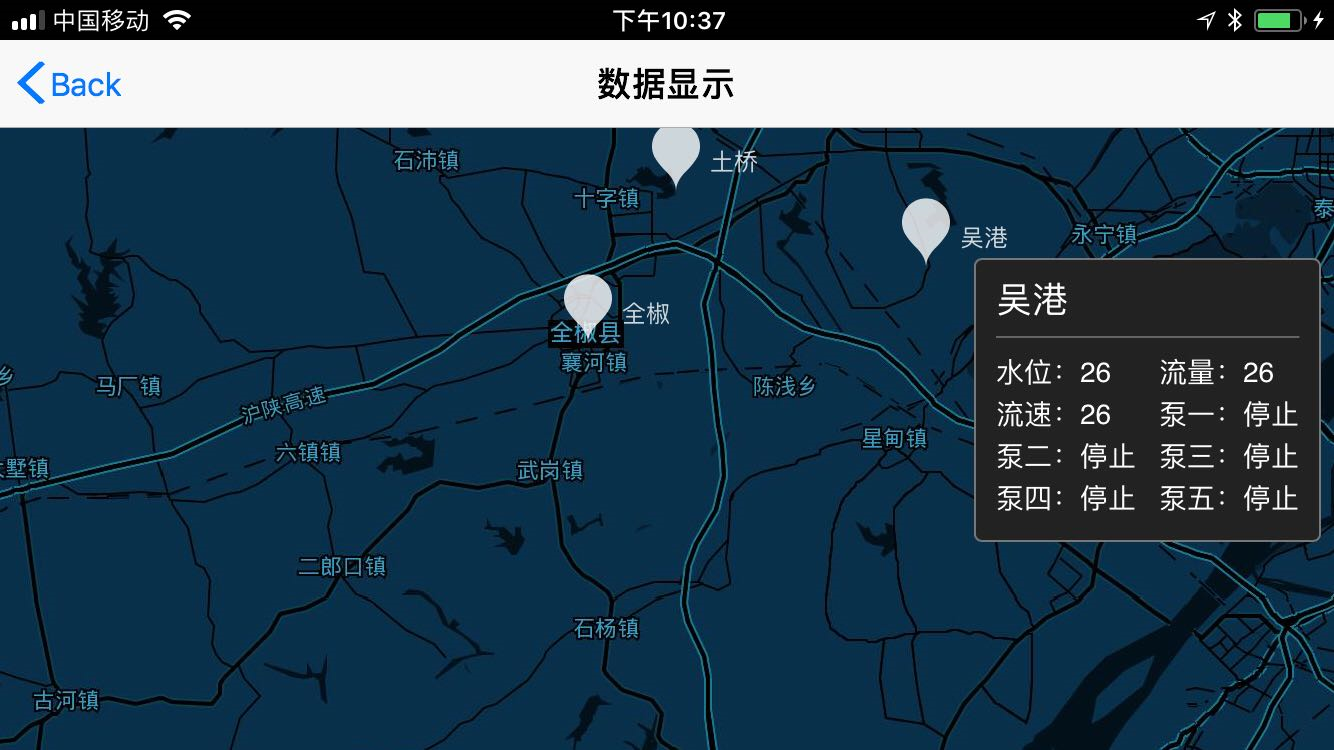

 ☆ 支持百度地图、Google地图

 ☆ 矢量图支持毫秒级历史回放

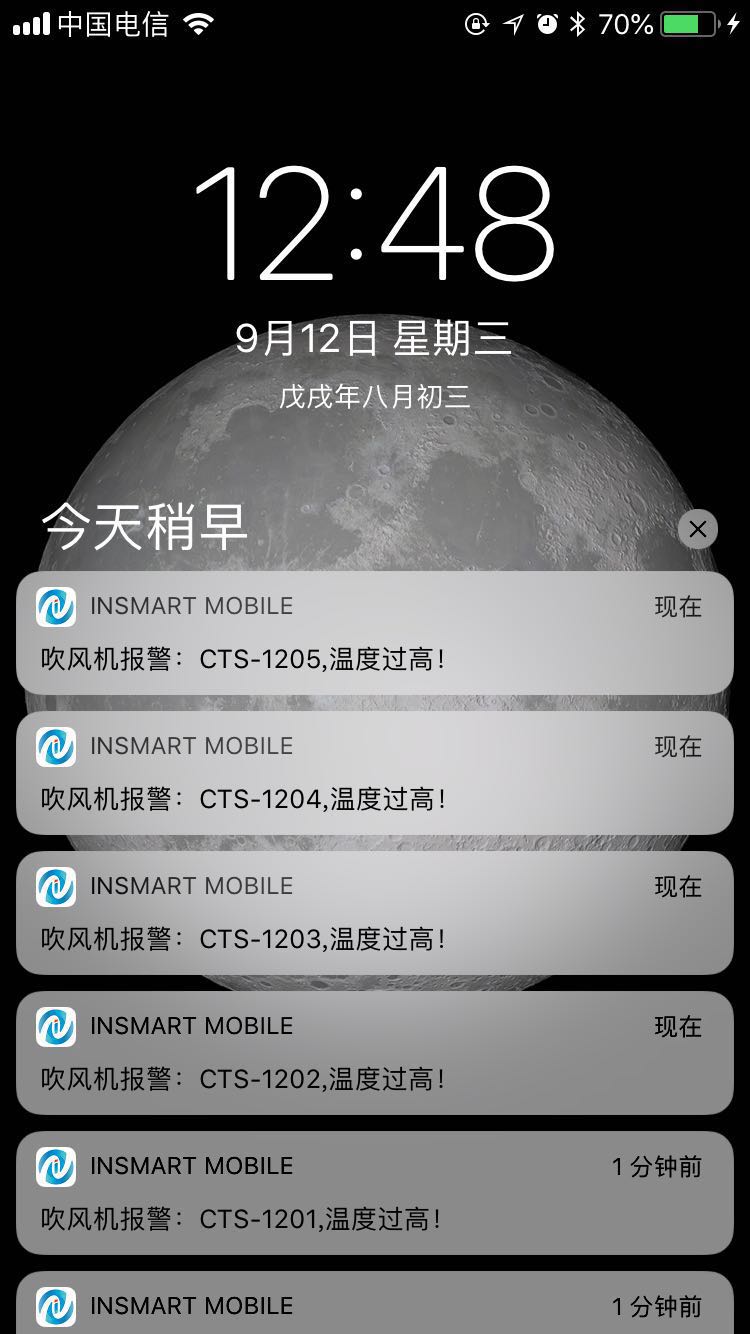

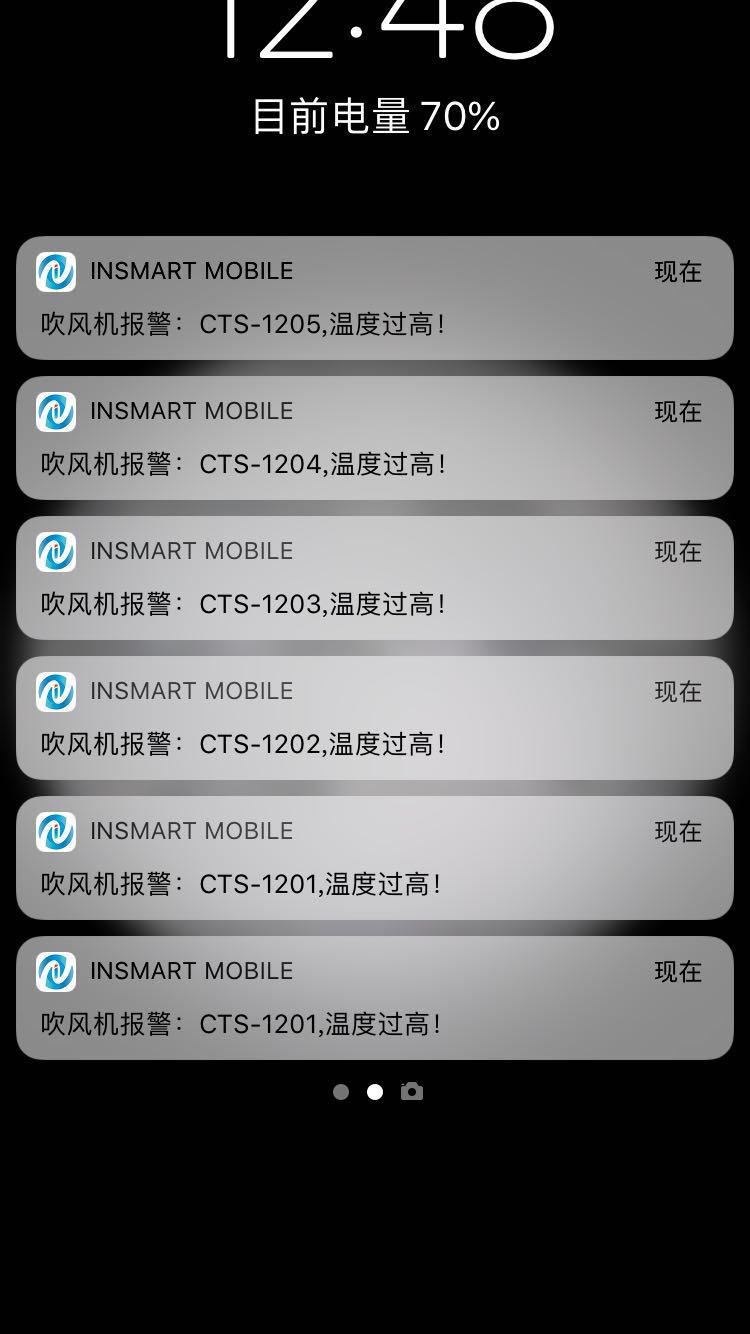

 ☆ 从InSmart Alarm报警管理系统获取报警消息,支持APP消息推送机制

主要功能特点:

    • InSmart Mobile可自由设置连接不同企业的工业智能信息平台(InSmart Portal),可同时录入两个网络设置接口,连接企业的内外网发布接口,或连接不同企业的Portal发布接口,自由进行连接切换
    • 不同项目配置不同的Portal服务器的ip地址和端口即可
    • 同一APP支持多项目切换
    • 首次登陆可自动下载权限范围内服务器画面及相关文件,加快启动速度
    • 服务器文件更新后,APP端可自动更新
    • 菜单支持下拉及宫格显示,支持工艺矢量图,多点触摸无级缩放
    • 支持百度地图,Google地图
    • 支持趋势图
    • 原生支持Excel历史查询报表和实时数据报表
    • 矢量图支持毫秒级历史回放
    • 从InSmart Alarm报警管理系统获取报警消息,支持APP消息推送机制

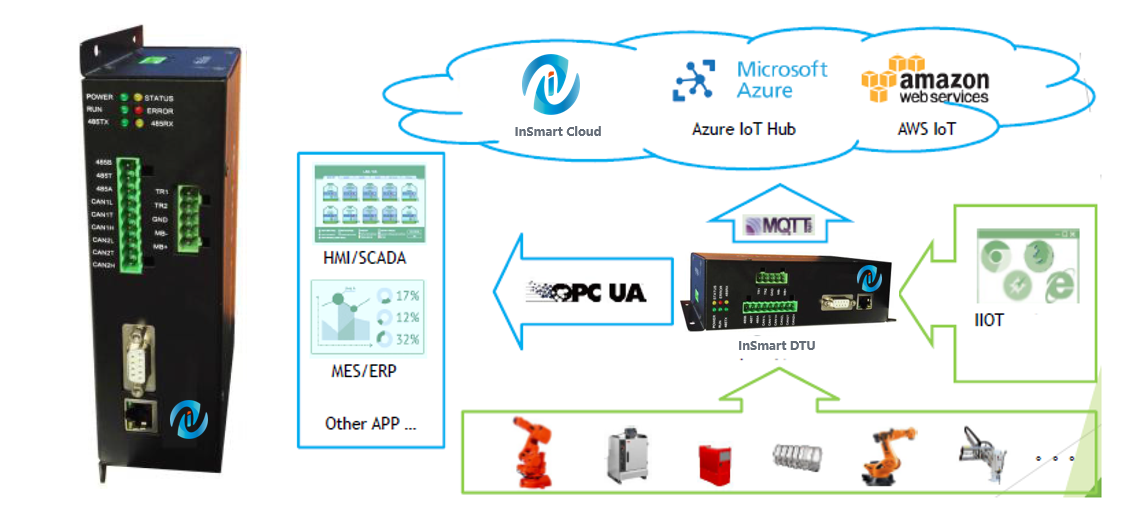

2.6 InSmart DTU工业智能物联网关

采集协议

• Modbus TCP/RTU

• Profinet/ProfibusDP

•  CANOPEN

• 主流通用协议

• 传感器传输协议

• OPC UA

通信协议

• 透传/MQTT协议

•  InSmart 自定义协议

• 压缩算法

• 数据缓冲断点续传

• 多设备多任务单端口

• 大量节省数据流量

通信方式

• RS232

• RS485

• 2G、3G、4G

• Wifi、以太网

• Lora 数传电台

• NB-IOT 窄带物联网

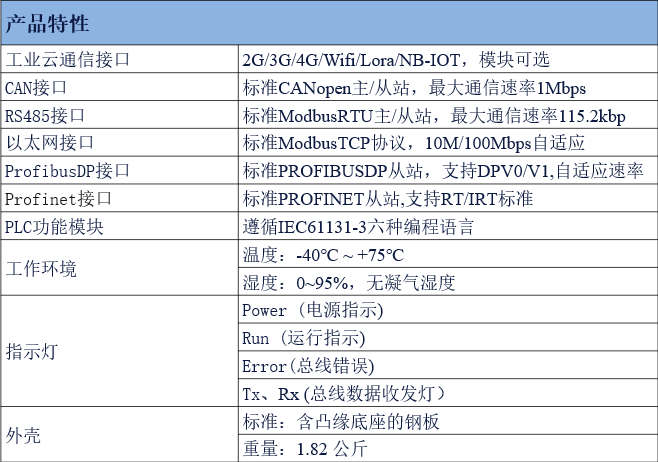

主要功能特点:

    * 可耦合两种不同的现场总线或PLC系统,无线采用工业数传电台,基于跳频扩频的技术,有效应对工业现场的干扰。
    * 终端标配1路RS232接口、1路RS485接口、1路CAN总线接口、1路以太网接口, 1路云网口,支持数据上传到云。
    * 可选配的通信采集模块,包括Canopen、ModbusRTU、ModbusTCP、Profibus、Profinet、OPC UA接口,方便与PLC及其它设备通信。
    * 可选配的IO采集模块,包括开关量模块、模拟量模块、高速脉冲计数器模块,最大可扩展至90路DI、90路DO、24路AI、24路AO、2路高速编码器采集模块(最大24Mhz)。

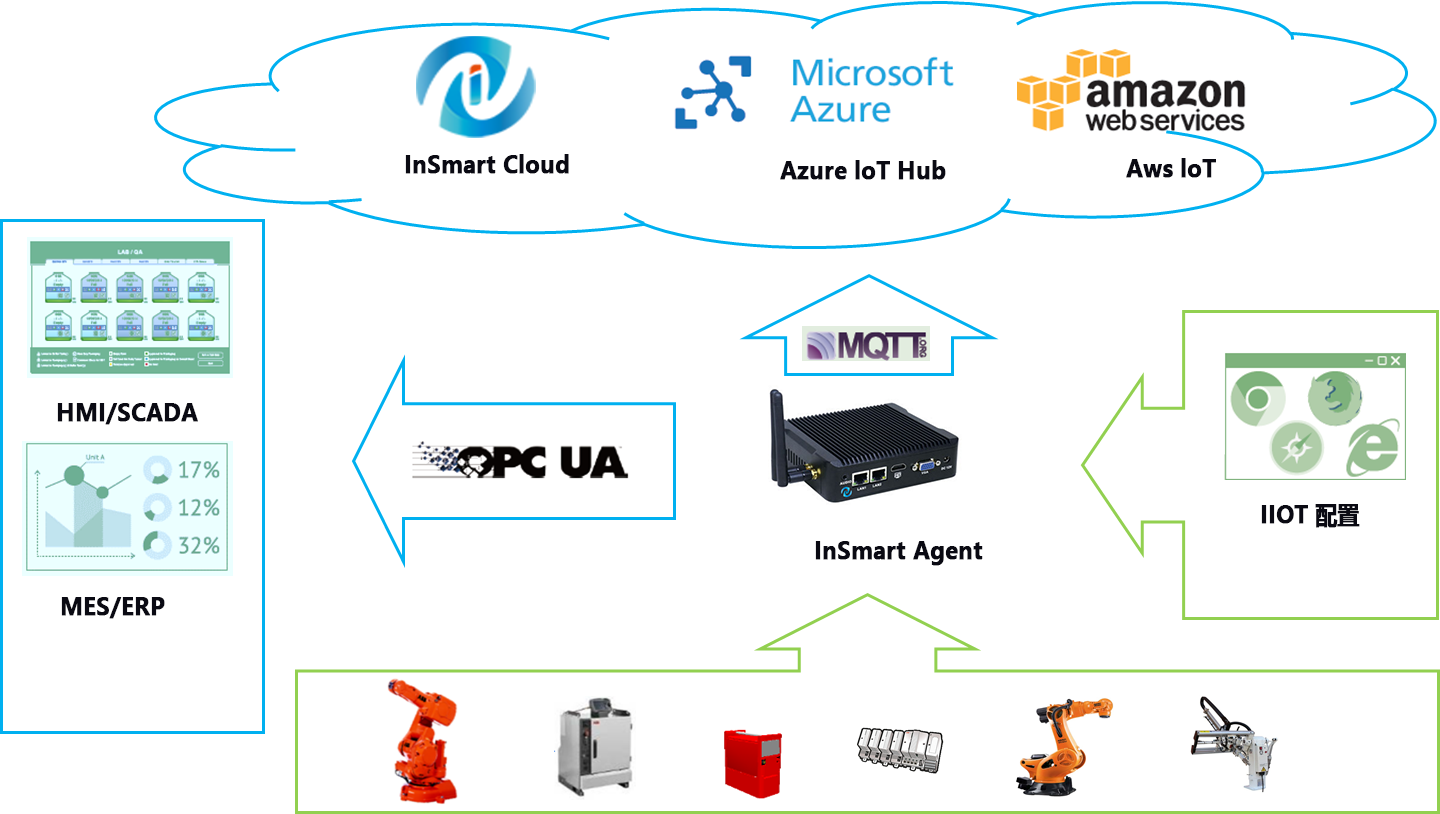

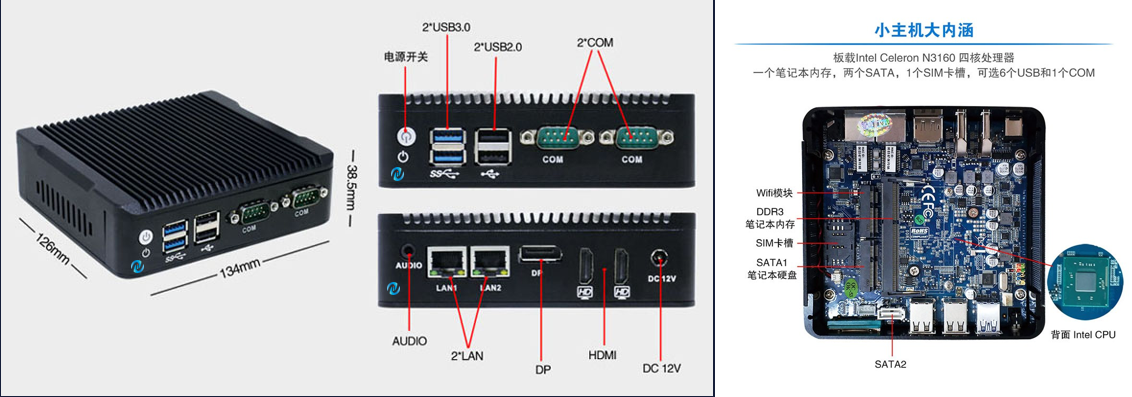

2.7 InSmart Agent 工业智能云网关

         InSmart Agent工业智能云网关,支持Linux及Windows 操作系统。可以直接从设备、PLC系统、DCS系统、工业机器人、工业SCADA系统等中采集数据,并向上层工业数据库或者云平台上传等功能。可在所采集的数据基础上,实现协议转换及必要的逻辑运算,以达到优化数据传输的目的。网关采集到的大量实时数据能够快速的通过有线或无线传输到InSmart DataHub工业智能大数据平台或InSmart Cloud及其它云平台。

采集协议

• OPC UA Client 、OPC DA

• Modbus TCP/RTU

• Profinet/ProfibusDP

• GE、Siemens、AB PLC

• DCS

• 主流通用协议

• 传感器传输协议

• GE IGS Driver

• 第三方驱动

InSmart Cloud 在线体验



“企翔云” 公众号
上海企翔智能科技有限公司
企翔云官网:www.bizflying.com
支持电话:021-51721393 / 021-51721392 支持邮箱:Support@bizflying.com

通信协议

• 透传/MQTT协议

• InSmart 自定义协议

• 压缩算法

• 数据缓冲断点续传

• 多设备多任务单端口

• 大量节省数据流量

通信方式

• RS232

• RS485

• 2G、3G、4G

• Wifi、RJ45

操作系统

• Linux/Ubuntu

• Windows 7/10

• .NET Core 2.0 platform
