InSmart DataHub工业智能大数据平台




InSmart DataHub工业智能大数据平台(InSmart DataHub)是InSmart面向工业自动化领域的大数据应用系统开发与运行平台,为工厂对业务、生产分析提供大数据支持,使得实现智能生产和智能工厂发展愿景成为可能。

主要功能特点:

   • 构建大数据应用系统的开发与运行的数据平台。

   • 可作为Live Data数据服务器为网页或移动APP的开发提供实时数据。

   • 可从OPC DA/UA Server、iFIX Server 、Proficy Historian、DTU设备、关系数据库等数据源中读写实时数据,实现在不同数据源间进行数据传输。

   • 对接100多种国内外主流厂家及行业协议

   • 对接各大云平台MQTT Server、多种关系数据库

   • 直接连接PLC等设备通讯(ModbusTCP、ModbusRTU、GE、Siemens、AB),不需第三方驱动

   • 可作为GE Proficy iFIX原生驱动程序,与iFIX直接底层接口通讯

   • 可作为OPC DA Server、Modbus Server

   • 支持万级以上大规模数据点快速采集和传输、每秒更新、1秒延迟

   • 分布式实时服务器数据存储、上百万点系统规模

   • 支持上万标签精确时间标签分辨率

   • 支持多端口多任务同时读写

   • 历史数据可存储GE Proficy Historian、OSI PI 等工业实时历史数据库

   • 历史数据也可保存在OpenTSDB、Influx DB等时序数据库

   • 历史数据也可保存在SQL Server、Oracle等关系数据库

   • 通过csv简单方便对标签点进行配置

   • 支支持TCP、UDP传输、数据单向传输(只读、跨网闸)

   • 只读版工业通讯协议(去除写功能)

Ø    工业智能大数据平台管理:

l  工业智能大数据平台具有鲜明的多样化特点,包含历史数据;当前生产流程的实时数据;设计数据;工业设备运行状态的监测数据;

l  工业智能大数据平台存贮成本合理的数据存贮模式构建高比率压缩和高效存储技术的实现


Ø    实时数据质量校核

          中心数据校核:监测100毫秒内高频数据变化

          风速、功率、有功、无功、电流、电压(不同风机型号判断规则略有差别)

          问题:会有误判现象;测风仪在低速情况下变化较小发电量在细微变化情况下,前置机是否发送?


  • Ø   可在OPC DA Server、Proficy Historian、Proficy iFIX、DTU、关系数据库等不同数据源间进行数据传输。

  • Ø    可通过UDP协议实现跨物理网闸数据传输。

  • Ø   支持DTU设备的数据传输(从DTU设备读取数据-DTUToDataHub/DTUToIH)可以针对在线DTU设备下发指令,实现远程配置。

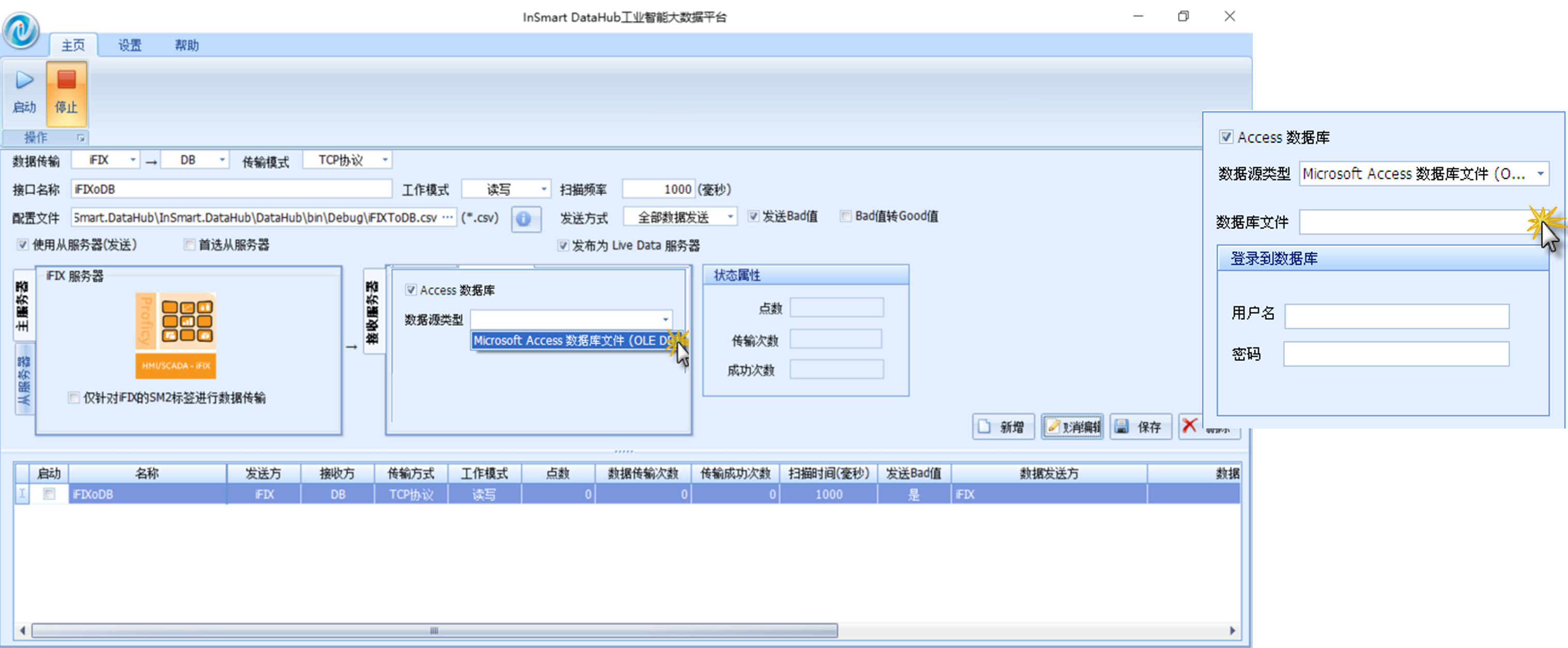

  • Ø  可以非常方便的实现Proficy iFIX实时数据库与Access关系数据库的数据交互(iFIXToDB)。



  • Ø  可以非常方便的实现Proficy Historian实时历史数据库与SQL、Oracle等关系数据库的数据交互(IHToDB)。

  • Ø   可以非常方便的实现DataHub数据平台与SQL、Oracle等关系数据库的数据交互(DataHubToDB)。

  • Ø   可以从关系数据实时读取数据(DBToDataHub)。

    SpreadJS单元格类型
  • Ø   可通过excel简单方便对标签点进行配置。

    SpreadJS数据操作


  • Ø 可发布为Live Data数据服务器为网页或移动APP的开发提供实时数据。



  • Ø   InSmart DataHub发布为“Live Data数据服务器”时的访问端口,在[设置]>>[实时数据服务器]>>[端口]处设置,默认端口号为5229。
