路径编辑

 形状工具创建的是形状,而钢笔和铅笔工具创建的是路径。路径由直线和Bezier曲线构成,像其他对象一样,路径也可以设置任意类型的填充和轮廓属性。   但与形状不同的是,修改路径时

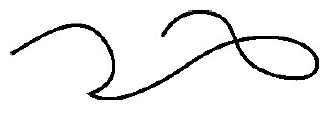

可以随意调整节点和(直线或曲线)段,而不是预先设置好的控制柄。切换到节点工具(F2),然后选择下面的路径:

路径的 编辑通过拖动节点、节点控制柄、或路径段来进行。请在上面的路径上练习一下。【Ctrl】仍然有限制移动和旋转的作用。光标【arrow 】键,Tab[]<>】的作用与选择工具中一样,但作用于节点,而不是整个绘图对象。在路径上的任意位置双击或【Ctrl+Alt+Click】可以添加节点。

选中节点后按【Del】 ,或者【Ctrl+Alt+】单击一个节点,可以将其删去。删除节点时,将尽可能保持路径的形状,如果要保持相邻的节点不变(形状将发生变化),用   【Ctrl+Del】删除。另外,【Shift+D】可以再制选中的节点,【Shift+B】可以将路径在选中的节点处打开,如果选中的是路径的两个终点,则可以将其   结合在一起。

Shift+C】可以使节点尖锐Cusp ,它的两个控制柄独立,可以各自调整角度;【Shift+S】可以使节点平滑smooth ,两个控制柄共线;【Shift+Y】可以让节点对称symmetric ,两个控制柄共线并且等长。改变节点的类型时,将鼠标悬停在一个控制柄上,可以保持该控制柄不变,仅另一个控制柄相应地改变。

通过【Ctrl+click】控制柄,可以将节点的控制柄收回(到节点上),如果相邻两个节点的控制柄都被收回,它们中间将变为直线。在节点上【Shift+drag】可以将控制柄重新拉出。
