功能操作

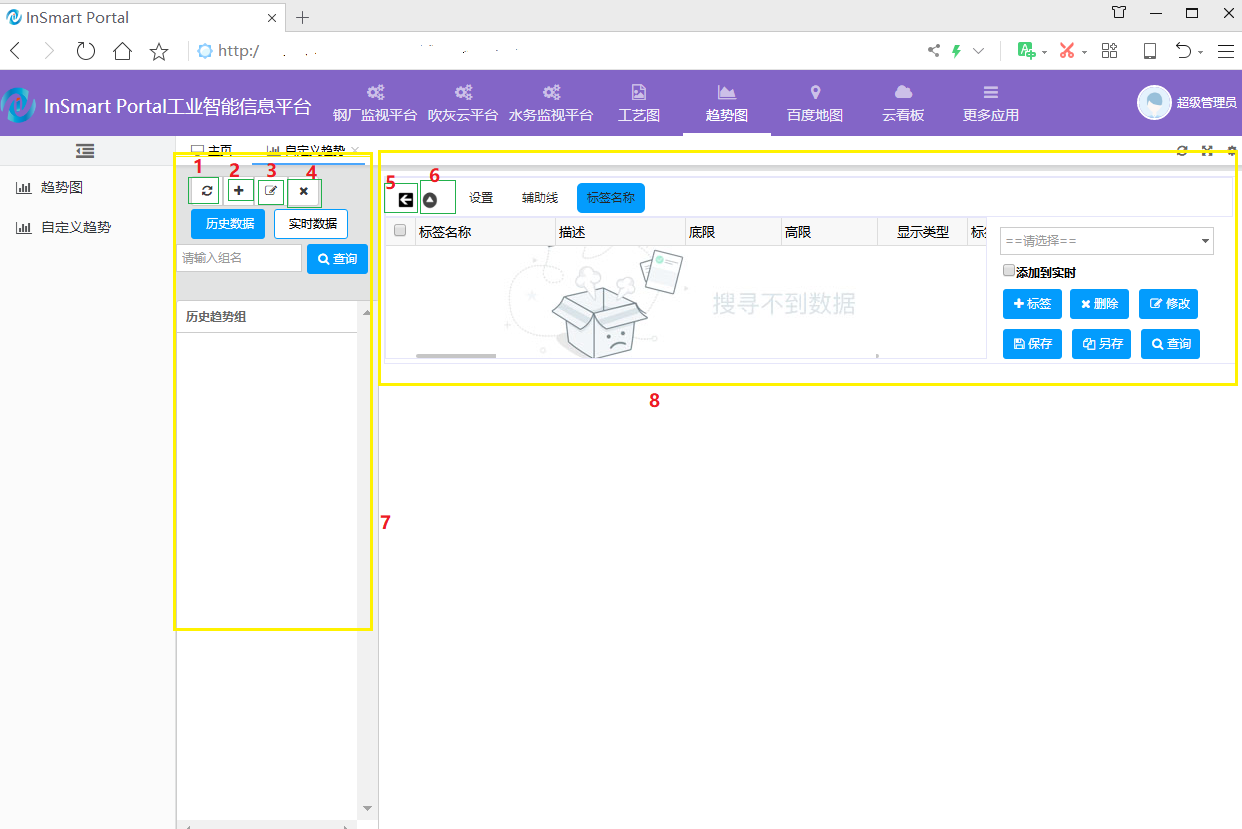

一．配置组信息界面：

7 左侧显示添加的“组名称”列表，8右侧为配置显示趋势信息。

1 是“刷新按钮”刷新当前页面;

2是“添加组信息按钮”;

3是编辑选中组名称按钮;

4 是删除选中组;

5为“控制(左侧7)是否隐藏按钮”;

 6 为“右侧(头部8)配置信息块是否显示按钮”;

“历史数据”按钮表示点击显示关于数据类型为历史数据的组名称列表;

“实时数据”按钮表示点击显示关于数据类型为实时数据的组名称列表。

二．右侧信息配置由3部分组成：“标签名称”块，“辅助线”配置块，“设置”块

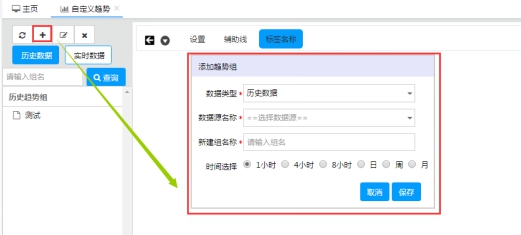

三．添加数据组：

(1)点击“+”添加组按钮，显示“添加趋势组”信息框；

(2)选择数据类型（实时数据还是历史数据）；

(3)填写需要的组名称;

(4)选择需要连接的数据源（与选择的数据类型相匹配）;

(5)“时间选择”指默认选择时间显示范围（只用于历史数据）;

(6)点击“保存”按钮，完成

四．添加组标签：

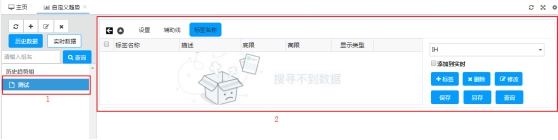

（1）点击左侧新添加的组(1)，右侧标签名称配置显示(2)

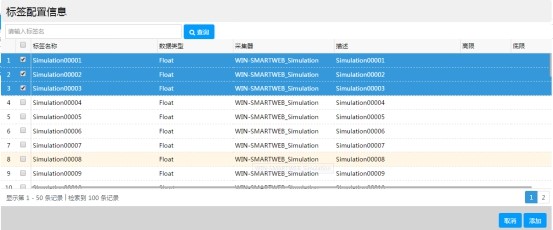

（2）点击“+标签”按钮，显示“标签配置信息”框，选择需要的标签（每组最多选择17个），点击“添加”按钮，完成选择;

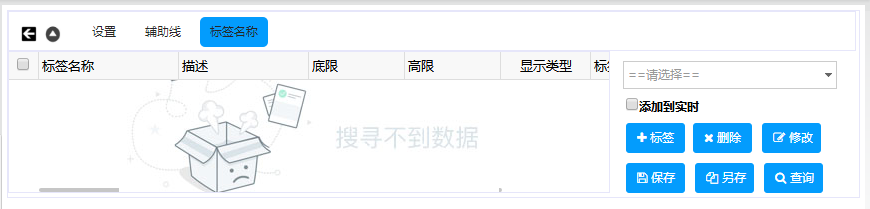

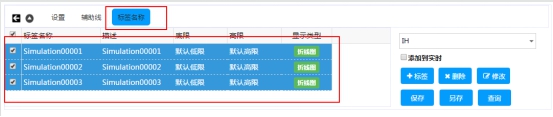

（3）”标签名称“块显示选择的标签信息

五．选择标签操作：

(1)“删除”按钮，选择需要删除的标签行，点击按钮，删除；

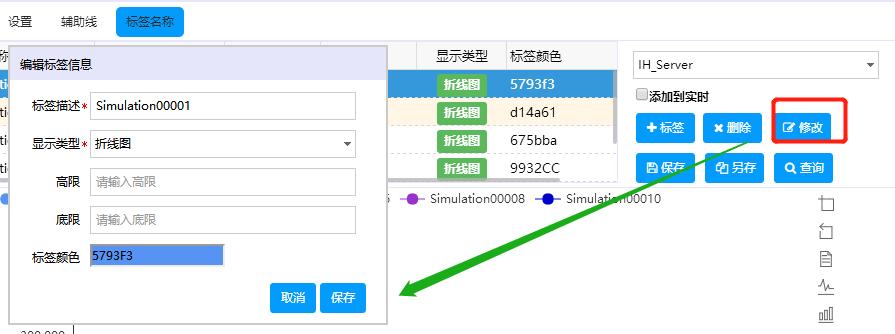

(2)“修改”按钮，选择修改标签行，点击按钮，弹出“编辑标签信息”框；

标签描述：需要显示的标签名称；显示类型：标签显示趋势图的类型（折线图，柱状图，方波图，散点图）；高限：设置显示数据范围的最大值；底限：显示数据范围的最小值；标签颜色：显示标签的颜色。

修改完成后，点击”保存“按钮，完成。

(3) ”数据源选择“默认显示创建组信息时设置的，选择需要配置的数据源，配置错误不显示标签信息。

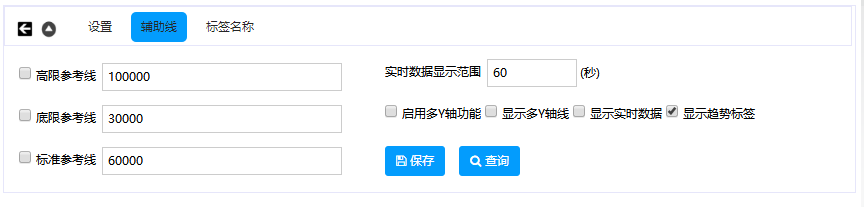

六 .辅助线设置：

（1）高限参考线：写入需要的数据值选中复选框，用于趋势图显示时最高的辅助线；

（2）底限参考线：写入需要的数据值选中复选框，用于趋势图显示时最低的辅助线；

（3）标准参考线：写入需要的数据值选中复选框，用于趋势图显示时标准的辅助线；

（4）启用多y轴功能：选中复选框显示趋势图时每个标签都会y轴数据；

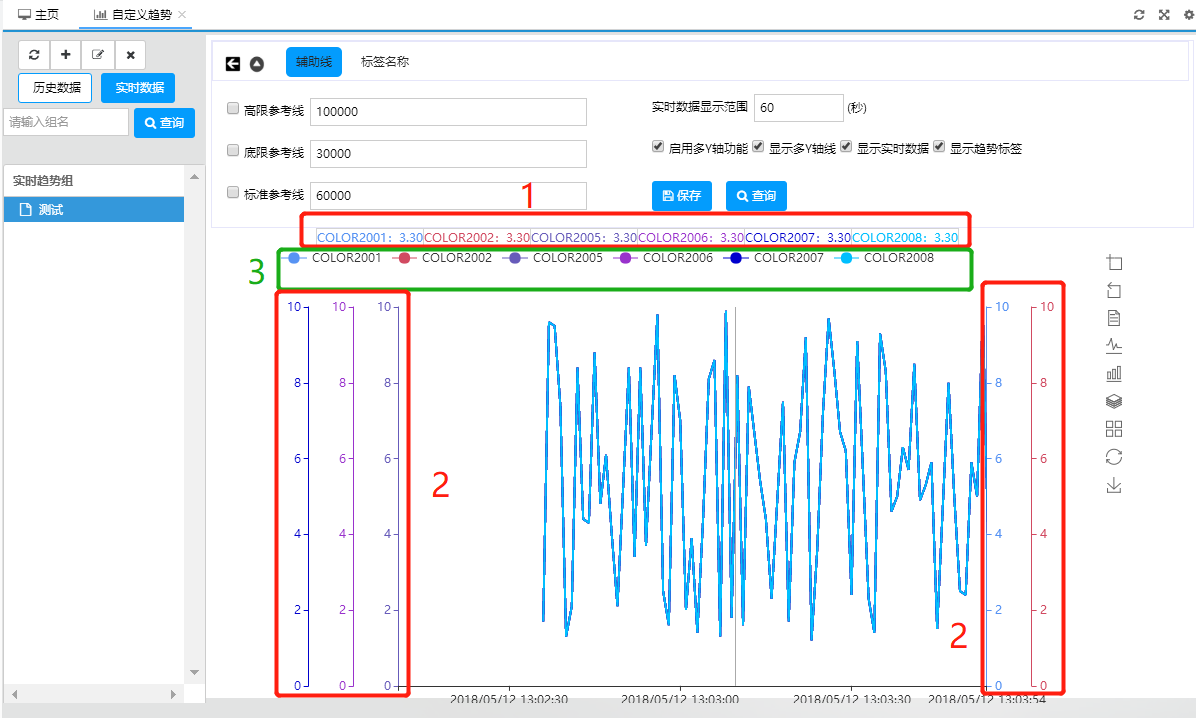

（5）显示多y轴线：启用多y轴功能时，选择是否显示标签的y轴数据 2；

（6）显示实时数据：是否显示实时数据标签的实时数据变化 3；

（7）显示趋势标签：趋势图上方的标签列表 1；

（8）实时数据显示范围：实时数据趋势图显示的标签数据范围

（9）保存按钮：保存配置好的标签信息和辅助线信息

（10）查询按钮：根据配置信息，显示标签趋势图

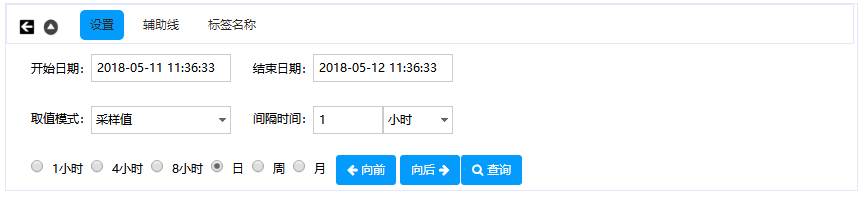

（4）设置模块：

（1）设置”开始日期“”结束日期“获取需要时间段内的数据；

（2）”1小时,4小时，8小时，日，周，月“时间段快速查询；

（3）取值模式：选择需要的值类型；

（4）时间间隔：设置获取数据的时间间隔；

（5）向前，向后按钮，根据选择时间按钮，向前或向后平移时间段，显示对应趋势图信息。

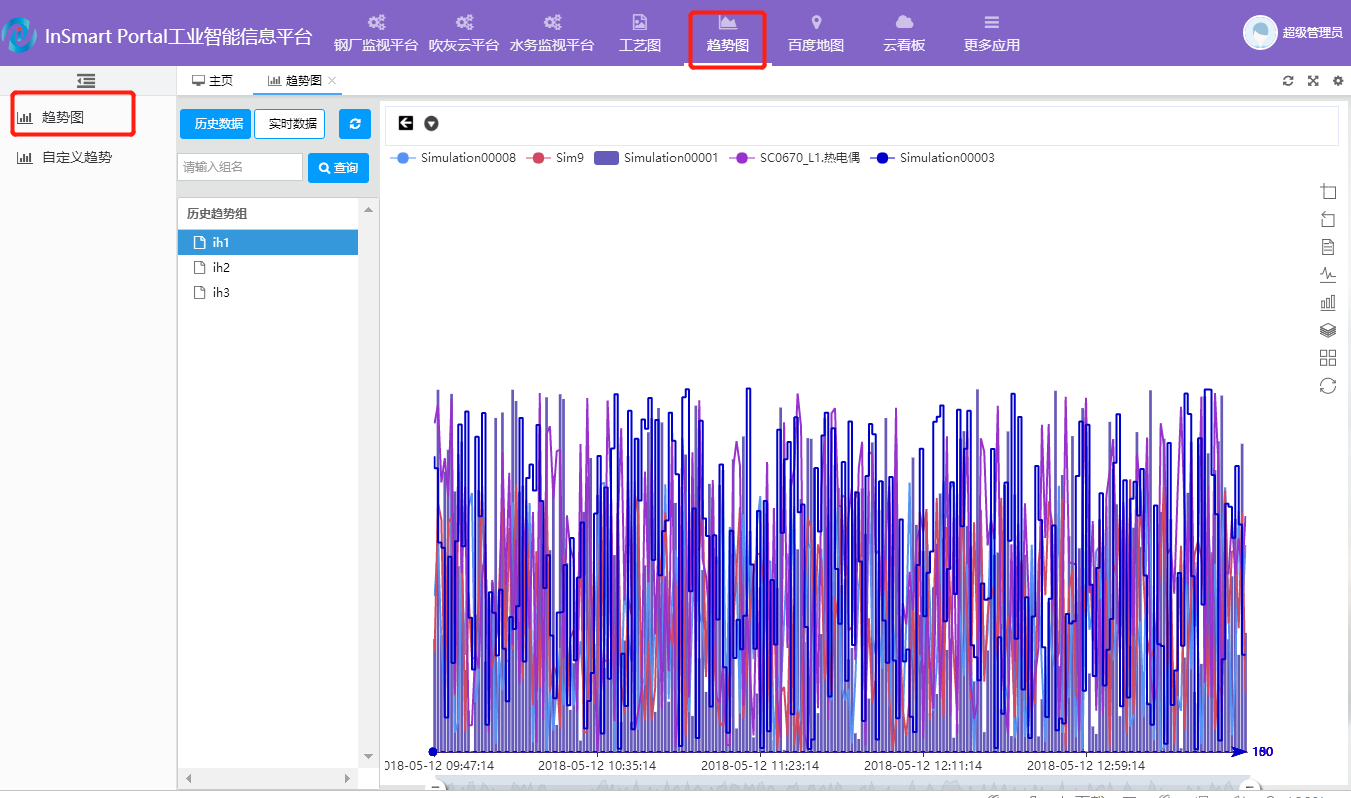

（5）显示趋势图：

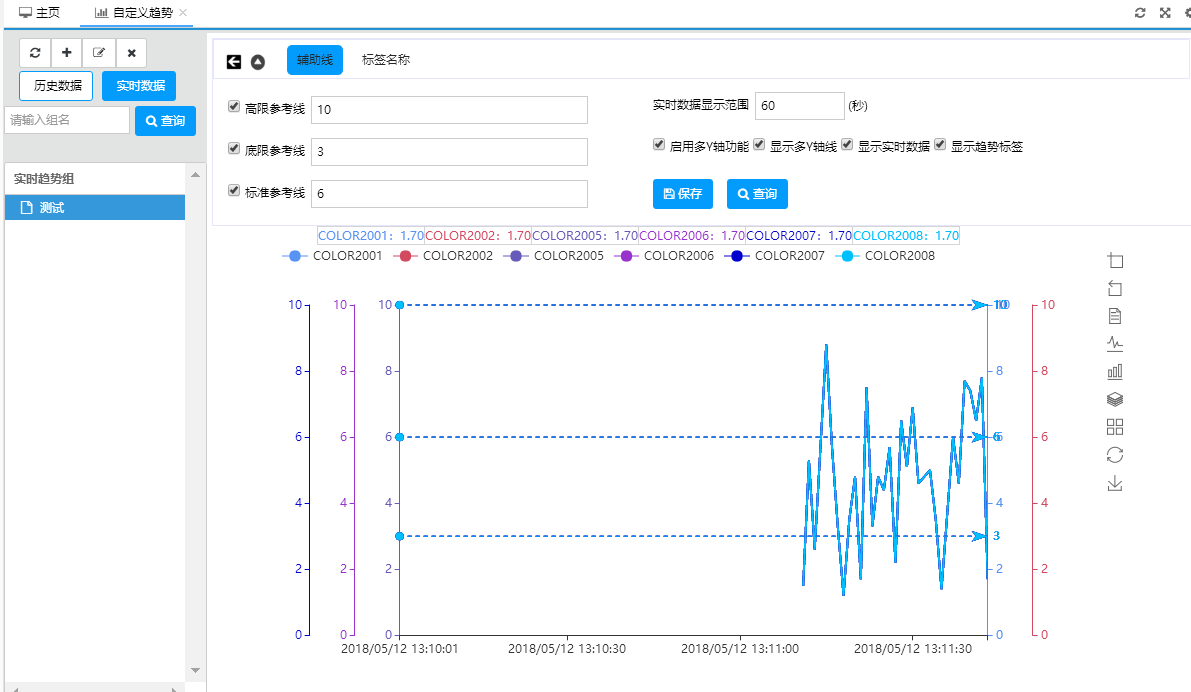

根据配置好需要的信息，点击“查询”，显示对应趋势图如下：

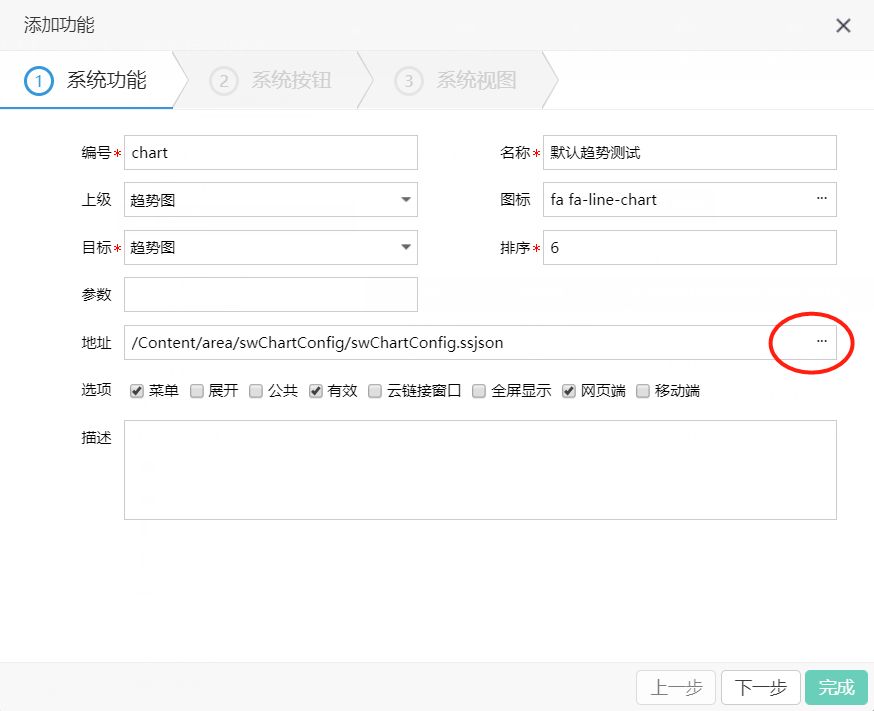

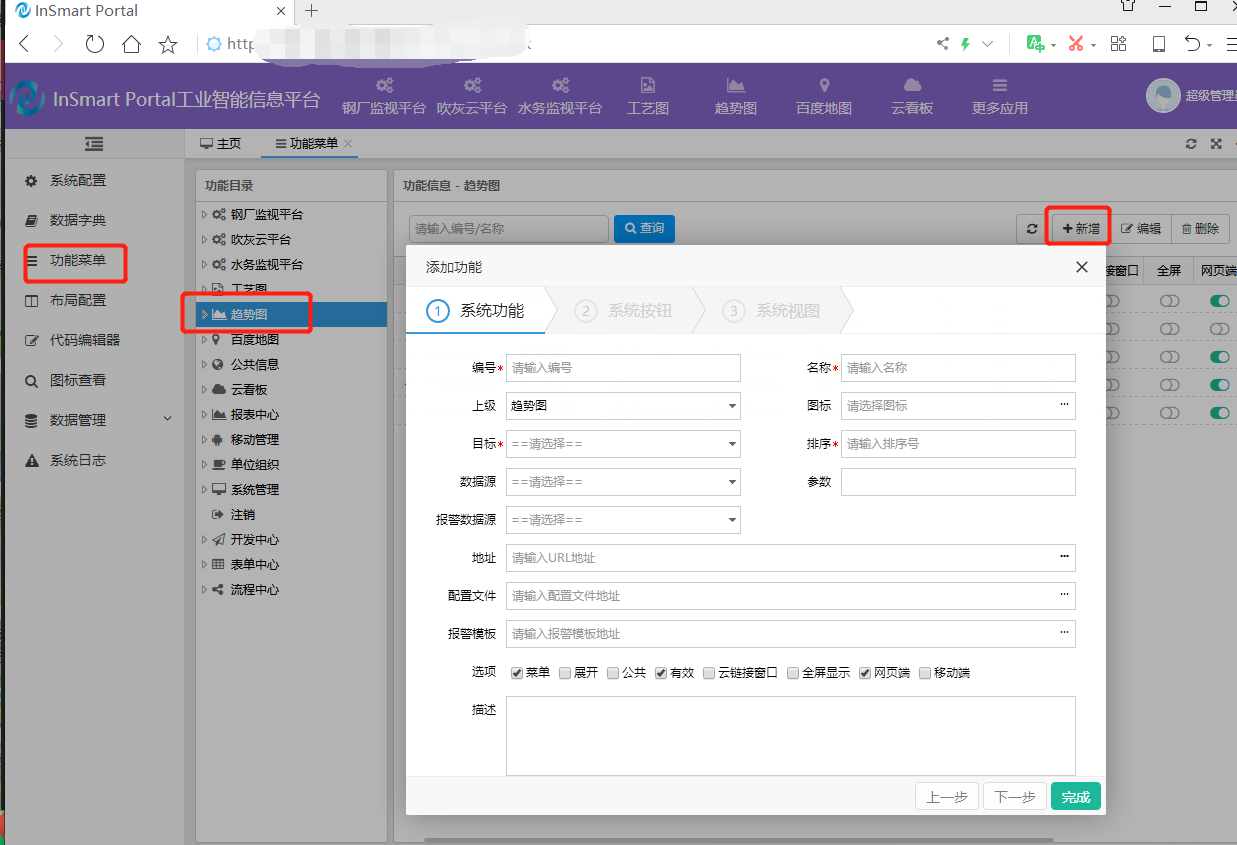

在 目标 选择为趋势图,

上级 根据需求选择，如果是父级菜单请忽略。

参数 根据页面需要配置需要的参数。

地址：ssjson 配置文件所在文件夹位置

选项 部分按需选择，如果需要网页端显示或者移动端显示，请选择对应的多选框。

描述：描述备注页面等信息

设置好页面信息，点击“地址“后面的“…”,打开趋势信息配置页面进

行趋势信息配置，详情见下面配置介绍“默认趋势图配置”。

注意：1.如果地址文件存在，配置页面显示对应文件信息。

2.如果文件不存在，配置配置信息完成，点击保存时会创建地址文

件，将保存信息到地址文件。

3.可以在信息配置页面根据需要修改趋势信息。

配置趋势信息完成后，保存配置信息，关闭“在线编辑”页面。回到

“添加功能”窗口，点击下一步，直到完成。

功能操作

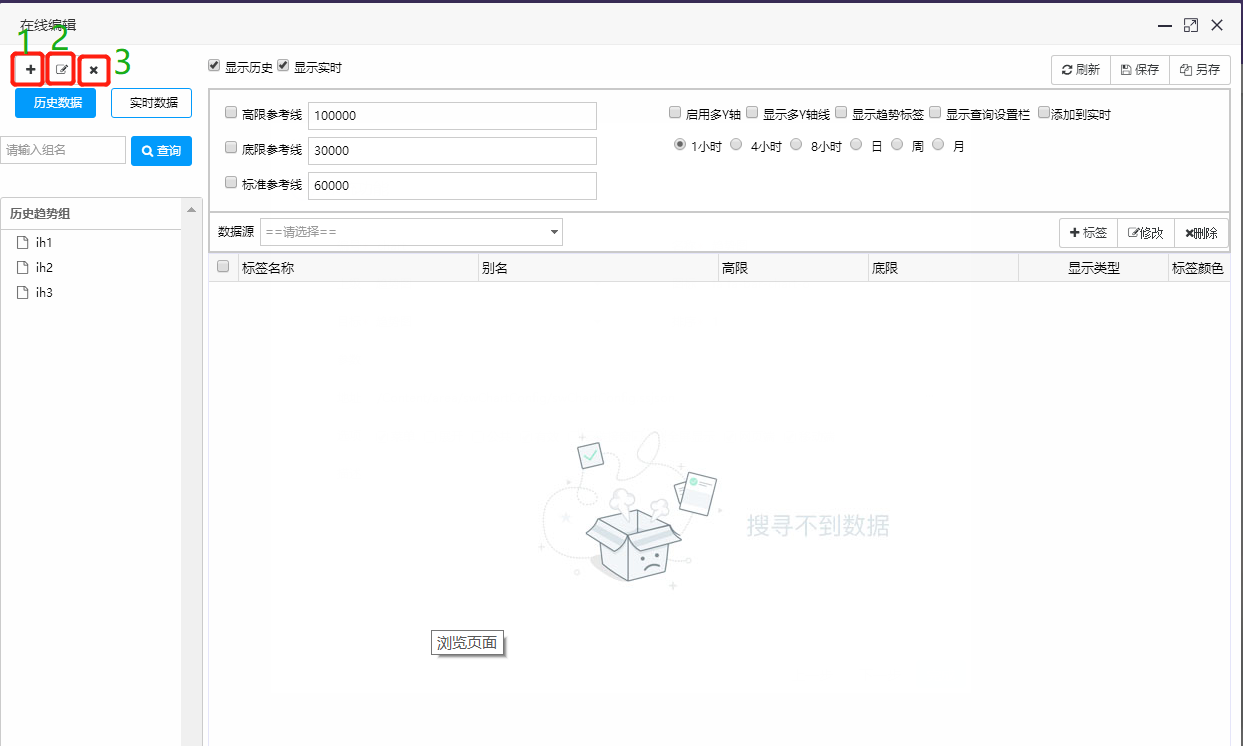

一．配置组信息界面：

左侧显示添加的“组名称”列表，右侧为配置显示趋势信息。

1是“添加组信息按钮”;

2是编辑选中组名称按钮;

3是删除选中组;

“历史数据”按钮表示点击显示关于数据类型为历史数据的组名称列表;

“实时数据”按钮表示点击显示关于数据类型为实时数据的组名称列表。

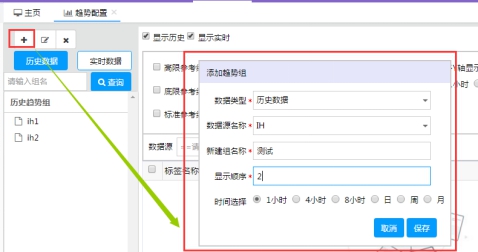

二．添加数据组：

(1)点击“+”添加组按钮，显示“添加趋势组”信息框；

(2)数据类型：选择数据类型（实时数据还是历史数据）；

(3)新建组名称：填写需要的组名称;

(4)数据源名称：选择需要连接的数据源（与选择的数据类型相匹配）;

(5)显示顺序：显示列表时的显示顺序;

(6)时间选择：指默认选择时间显示范围（只用于历史数据）;

(7)保存1：保存新建组信息

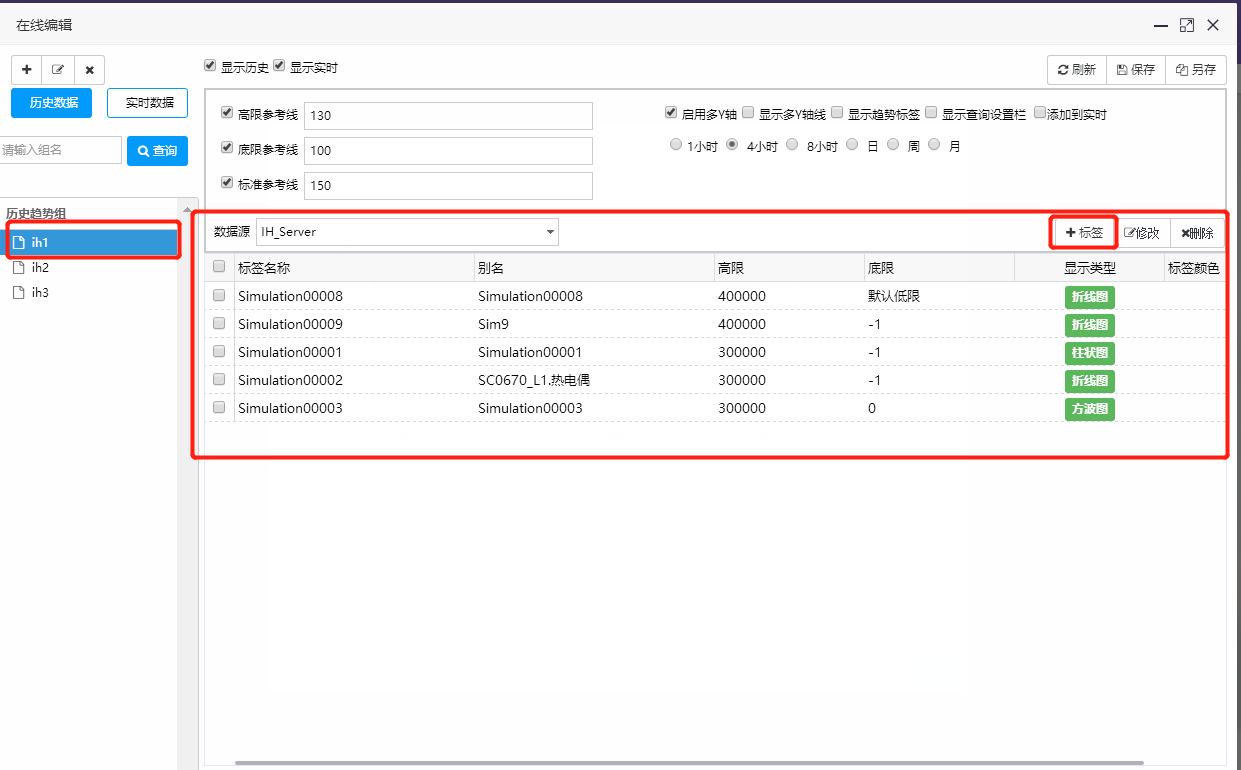

四．添加组标签：

（1）左侧显示新建组名称，点击新添加的组(1)；

（2）数据源：默认显示创建组信息时设置的，选择需要配置的数据源，配置错误不显示标签信息。

（3）点击“+标签”按钮，显示“标签配置信息”框，选择需要的标签（每组最多选择17个），点击“添加”按钮，完成选择;

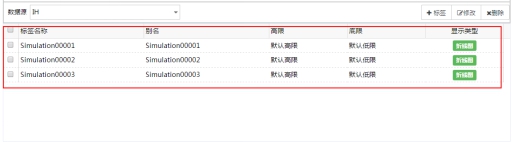

（4）表格显示选择的标签信息

五．选择标签操作：

(1)“删除”按钮，选择需要删除的标签行，点击按钮，删除；

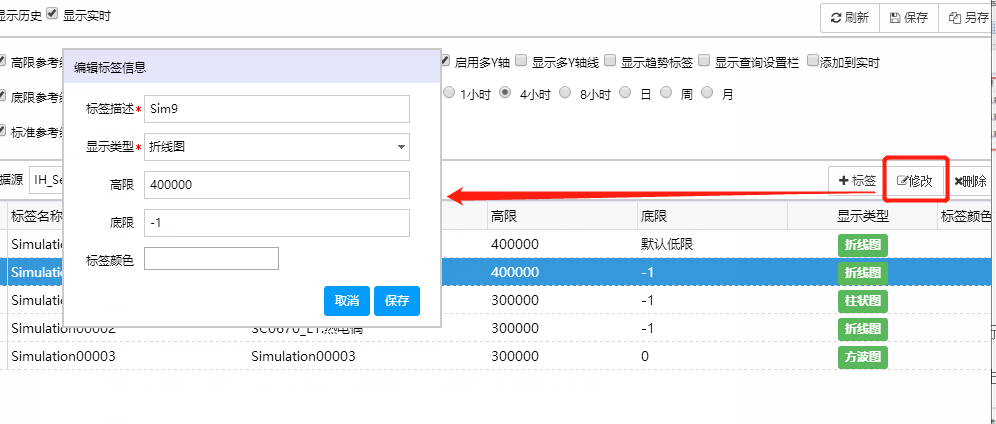

(2)“修改”按钮，选择修改标签行，点击按钮，弹出“编辑标签信息”框；

标签描述：需要显示的标签名称；

显示类型：标签显示趋势图的类型（折线图，柱状图，方波图，散点图）；

高限：设置显示数据范围的最大值；

底限：显示数据范围的最小值。

标签颜色：设置标签显示颜色。

修改完成后，点击”保存“按钮，完成。

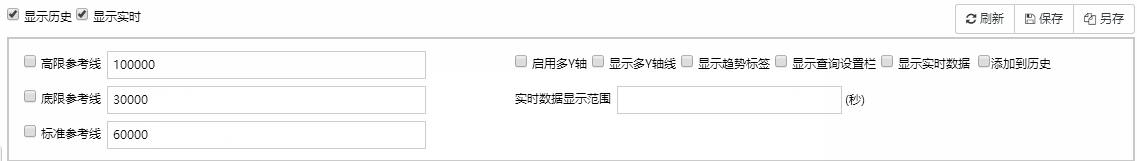

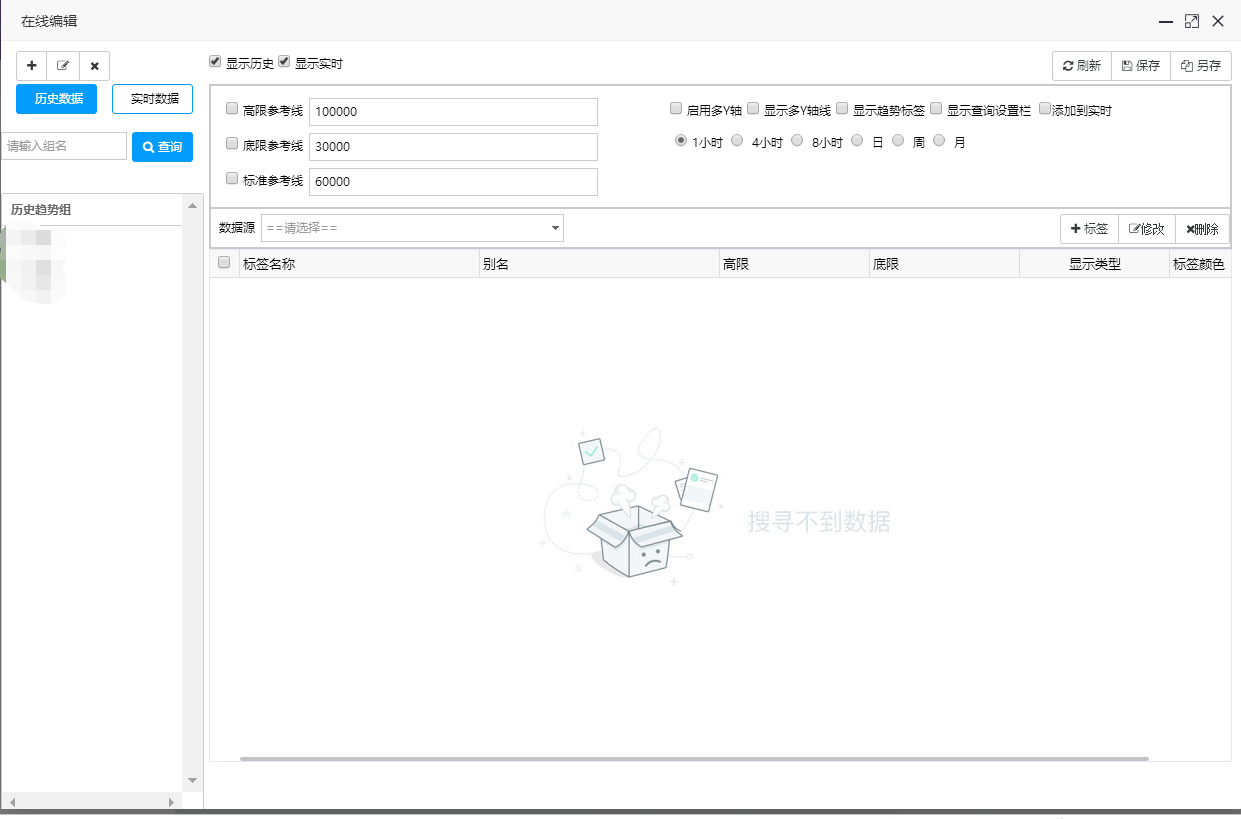

六 .辅助线设置：

（1）显示历史：选中只显示历史数据组；

（2）显示实时：选中只显示实时数据组；

（3）高限参考线：写入需要的数据值选中复选框，用于趋势图显示时最高的辅助线；

（4）底限参考线：写入需要的数据值选中复选框，用于趋势图显示时最低的辅助线；

（5）标准参考线：写入需要的数据值选中复选框，用于趋势图显示时标准的辅助线；

（6）启用多y轴功能：选中复选框显示趋势图时每个标签都会y轴数据；

（7）显示多y轴线：启用多y轴功能时，选择是否显示标签的y轴数据；

（8）显示实时数据：是否显示实时数据标签的实时数据变化；

（9）显示查询设置栏：头部条件设置栏是否显示，选中显示 ;

（10）显示趋势标签：趋势图上方的标签列表 ；

（11）实时数据显示范围：实时数据趋势图显示的标签数据范围；

（12）1小时,4小时，8小时，日，周，月单选按钮，默认查询时间段；

（13）保存按钮：保存配置好的标签信息和辅助线信息；

（14）刷新按钮：刷新当前页面；

（15）另存按钮：当前操作组另存为其它组，与新建组配置一致。

配置信息完成，可以到配置菜单下查看页面
